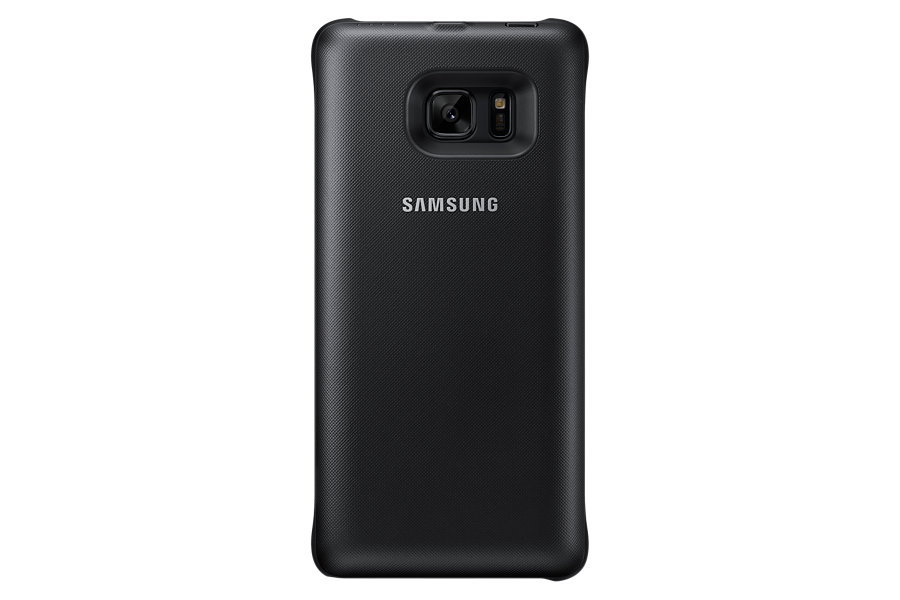

新到货几千个EB-TN930 快充 QI无线充电器 充电宝iPhone 8/X 三星note7 8无线充移动电源

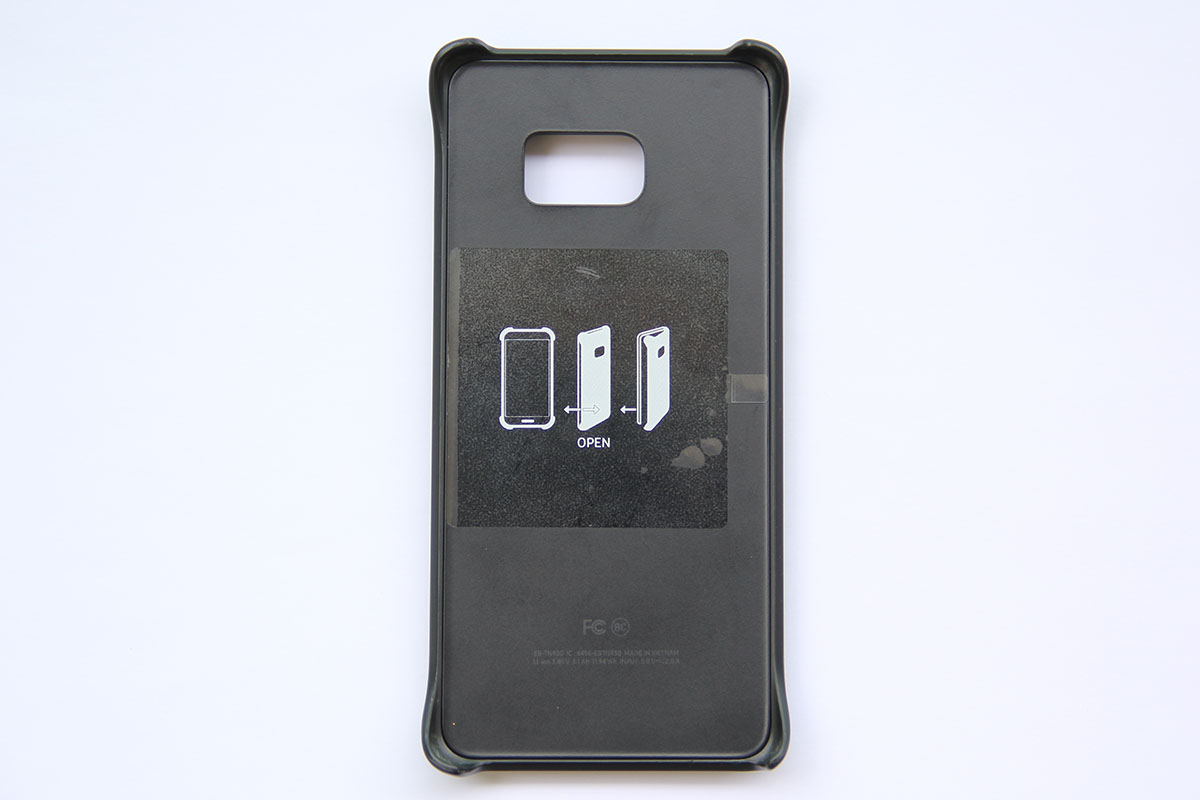

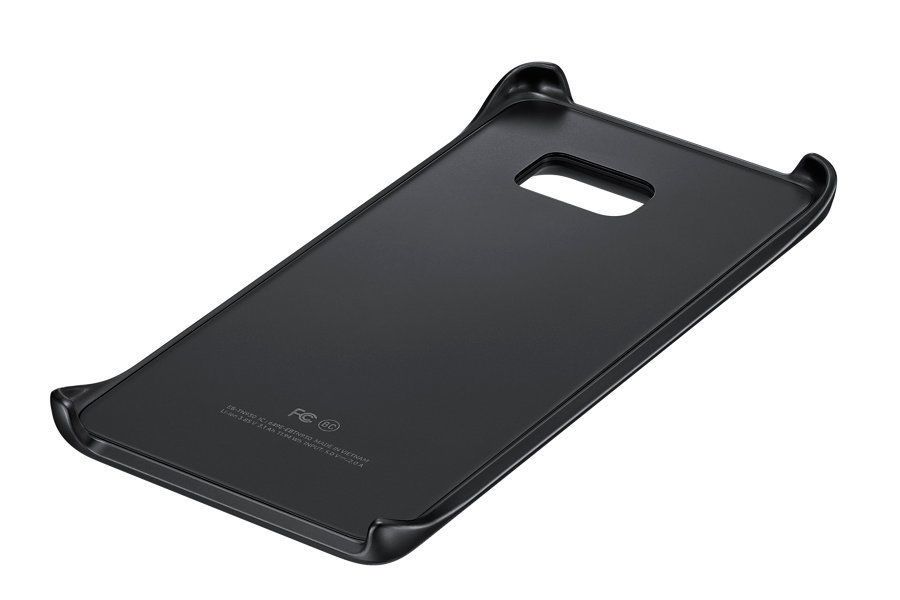

IP68级别防水,内置3100毫安电池,可以给iPhone8 x等支持QI无线充电协议的手机充电。 4个周边翘起,可以防止手机滑落,有效的保护手机安全。 底部采用仿皮革涂层的纹路设计,可以增大摩擦力,防止充电器滑落。 采用新款的type-c接口,有效的实现了快速充电。内部采用大铜丝线圈,增大充电范围。

点击跳转到爱奇艺播放

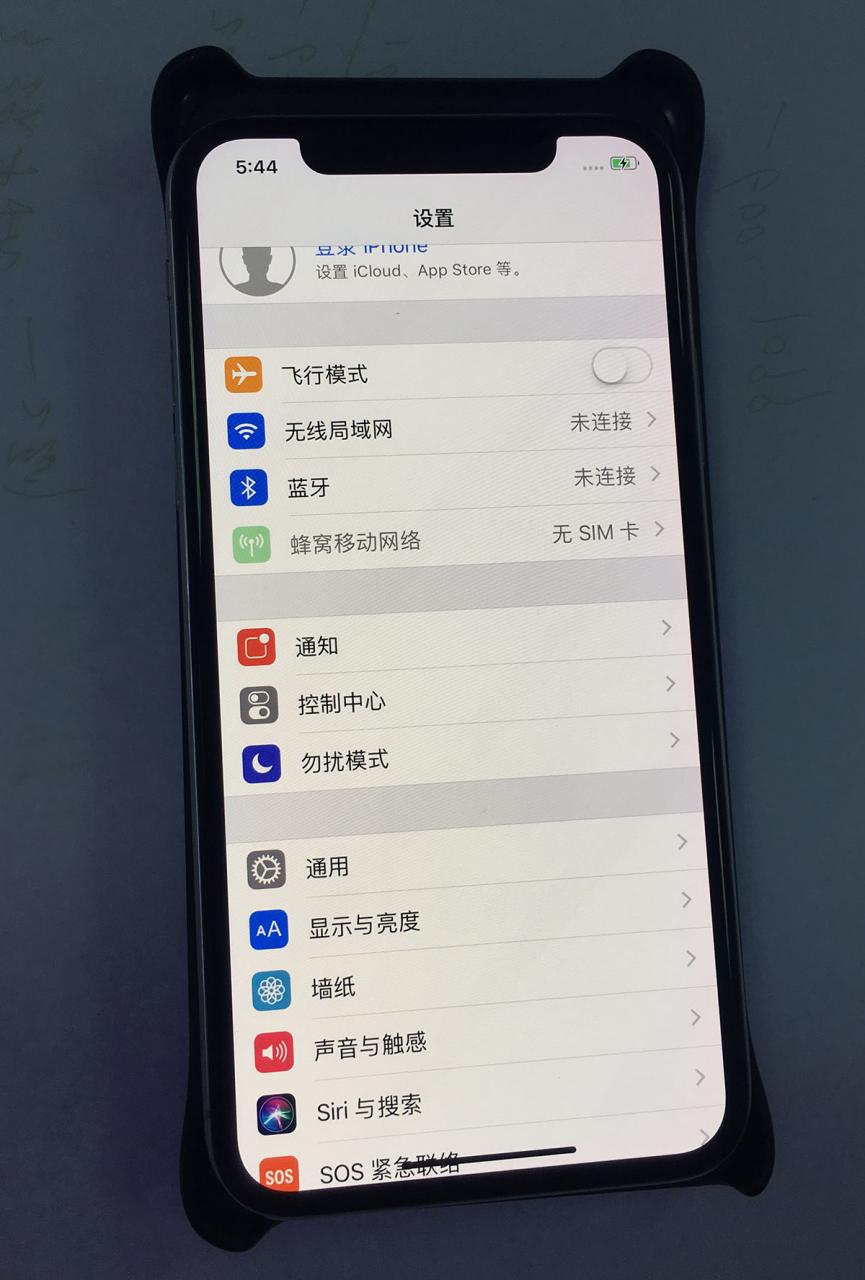

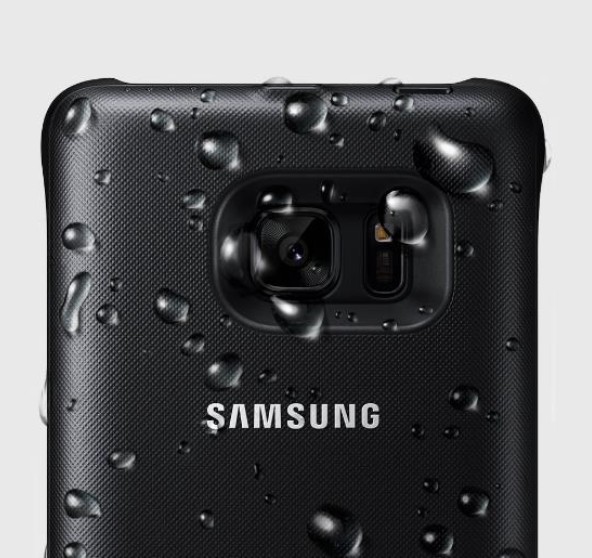

实测支持iPhone 8 x无线充电。如果给iPhone8p充电的话,因为四周翘起,放不进去,可以动动手,割掉周边翘起的角,做一个平面的无线充电板用。 这个EB-TN930无线充电板,首先他是防水的,IP68防水,扔水里也没有事,还有就是内置了一块3100mAh的电池,手机没有电了,出门应个急,完全可以再充满一次手机,减少了带别的充电宝或电源的烦恼,还有接入USB-C的充电线时,是支持手机优先充电的,也就是说会检测一下手机,优先给手机充电,手机充满后再给内置电池充电,实测无线充iPhone X时,可以达到5W的功率。

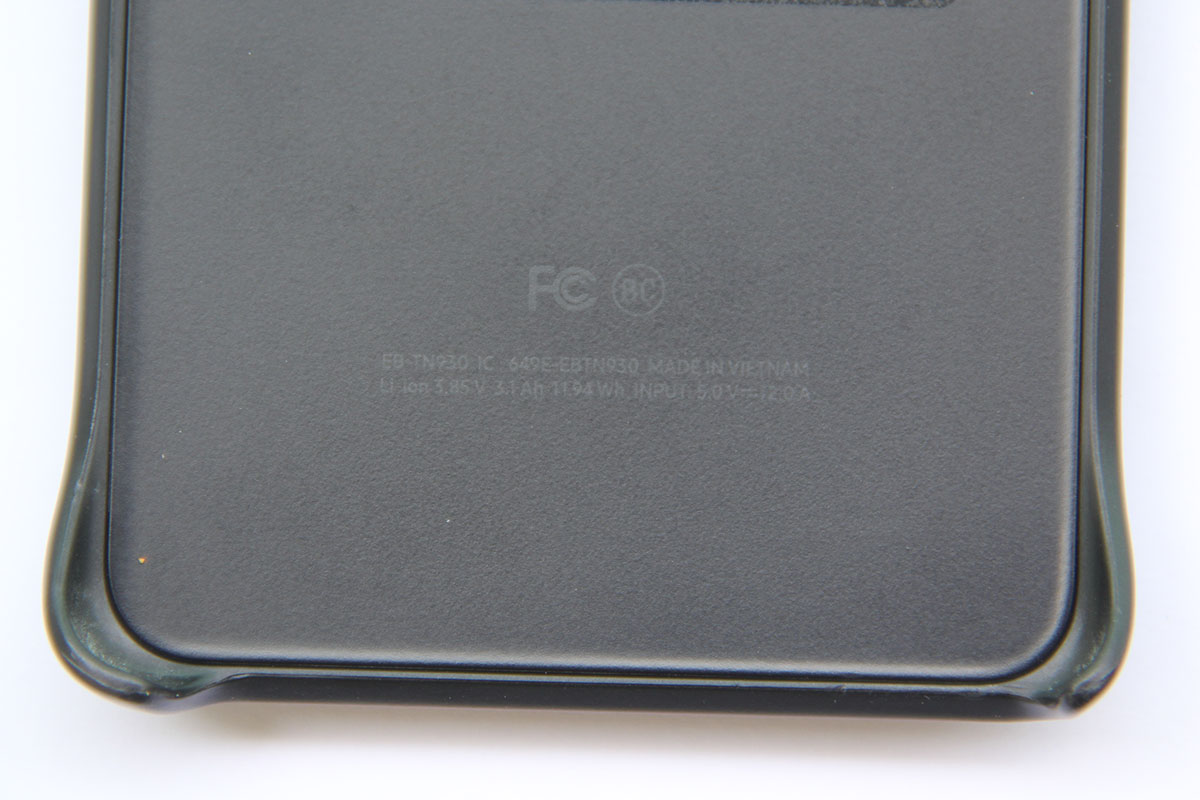

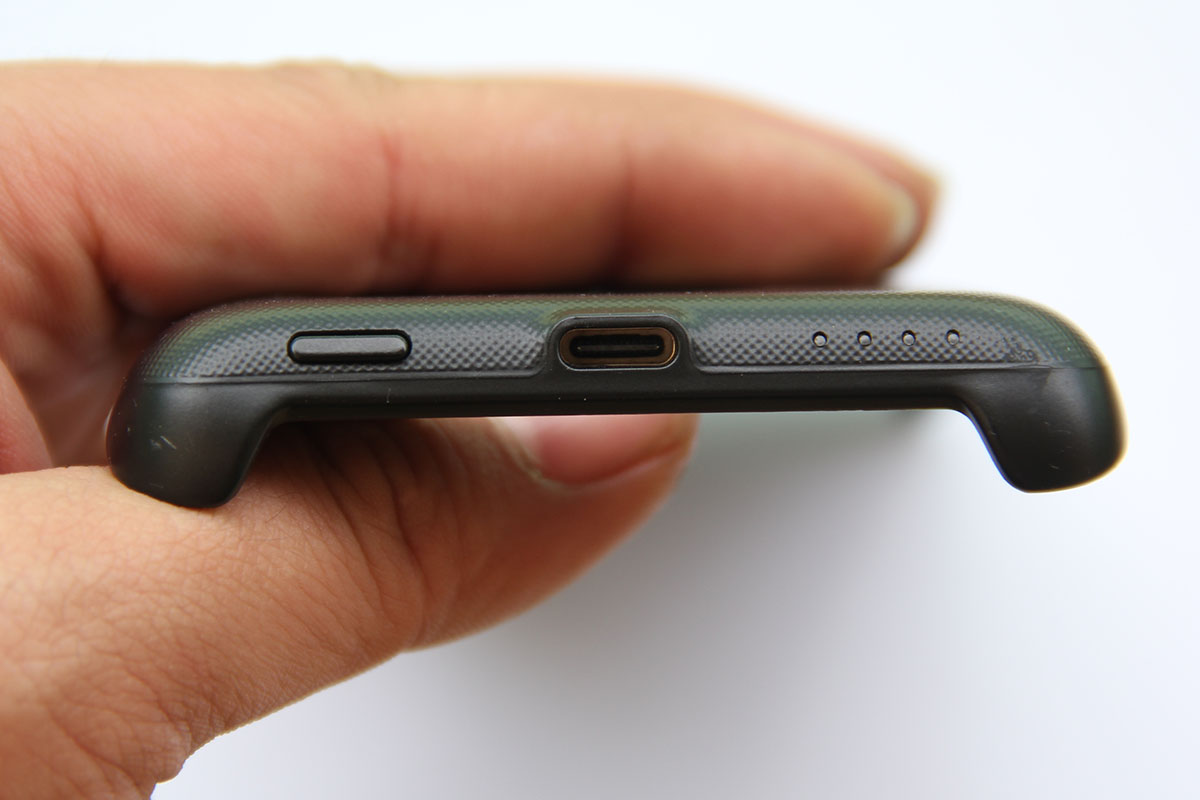

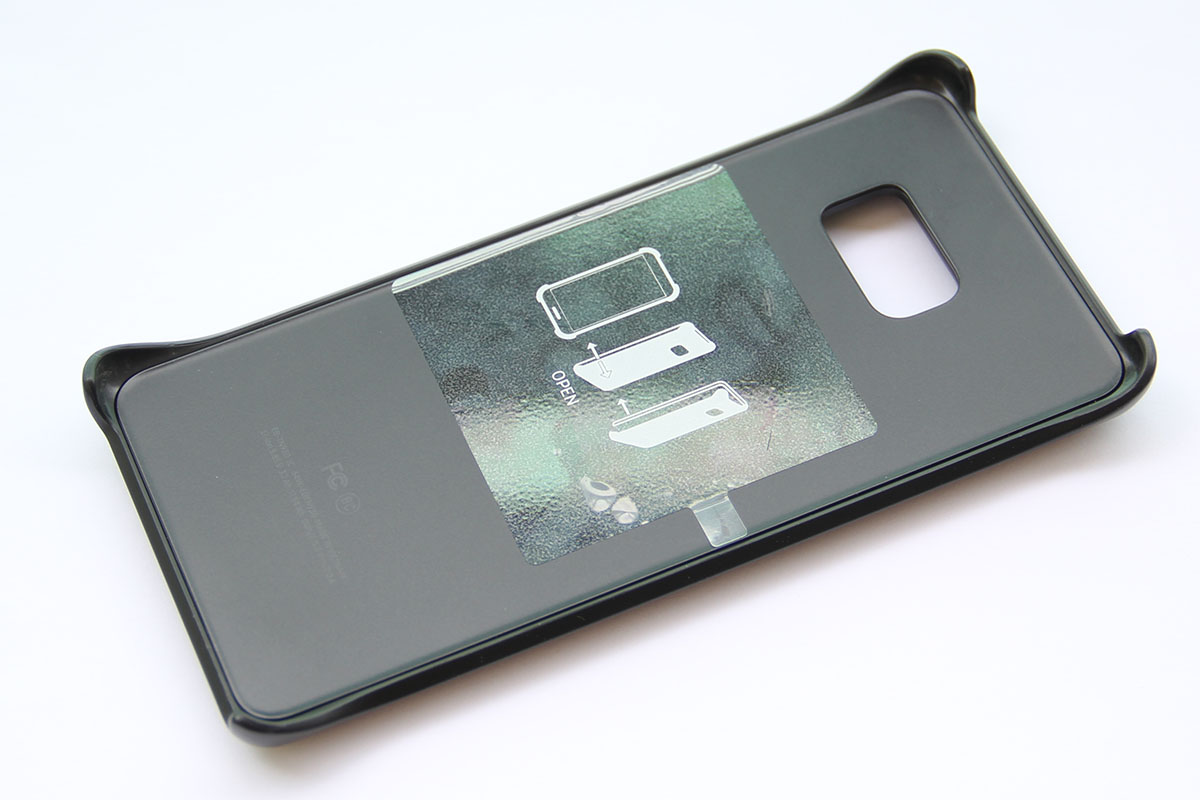

越南产 made in VIETNAM 锂电3100mAh 大约11.94Wh 输入为5V2A 上面有的有这个塑料贴纸,有的没有,到货情况就是这样,有与没有都无任何使用影响。所以发货就随机发出了。物品是全新散货,没有使用痕迹,因没有独立包装,所以运输中难免出现一些碰撞摩擦的痕迹。拍图这个就是随手拿的一个,可以大体反应这批货的成色情况。 对成色要求完美的勿拍。充电接口采用最新款的type-c接口。充电口右侧是4个电量指示灯,插入充电器后,会随着内置电池的电量增加逐个亮起。左侧的是一个开关按键,这个按键是在不接充电器的情况下,给手机充电,就按一下,开启充电宝模式无线充电。

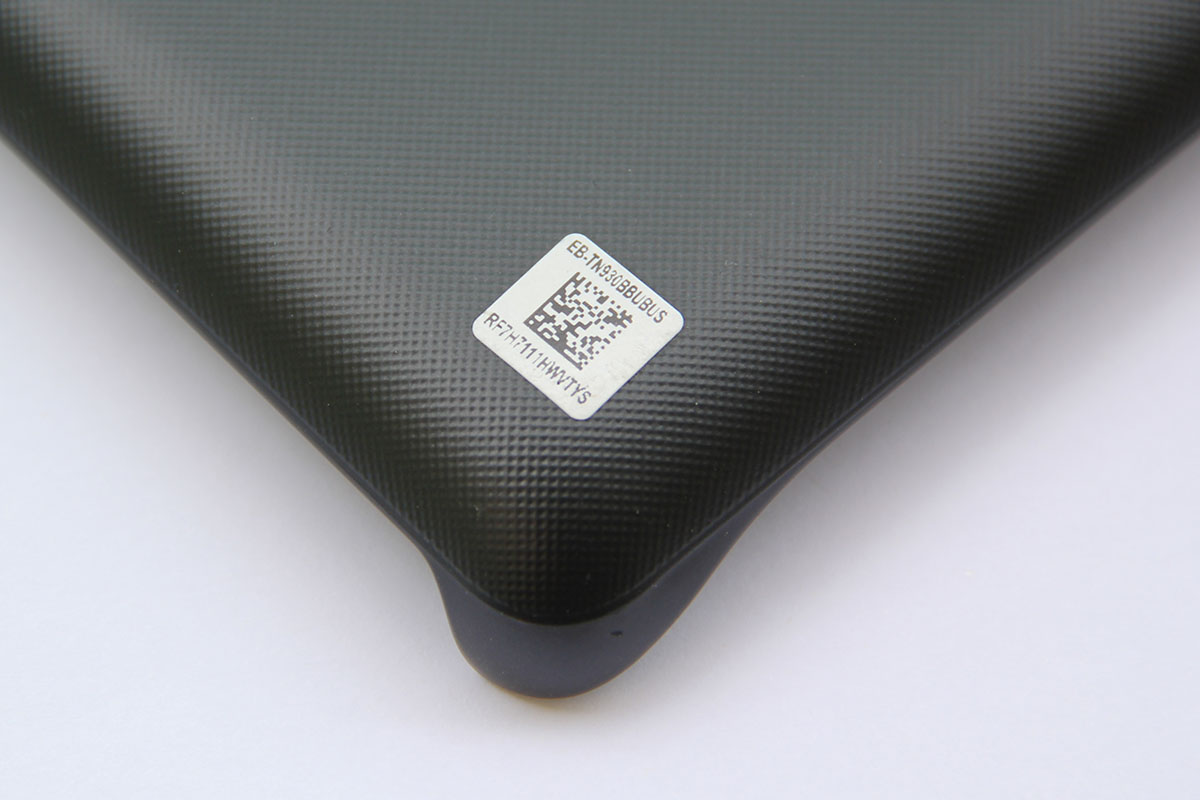

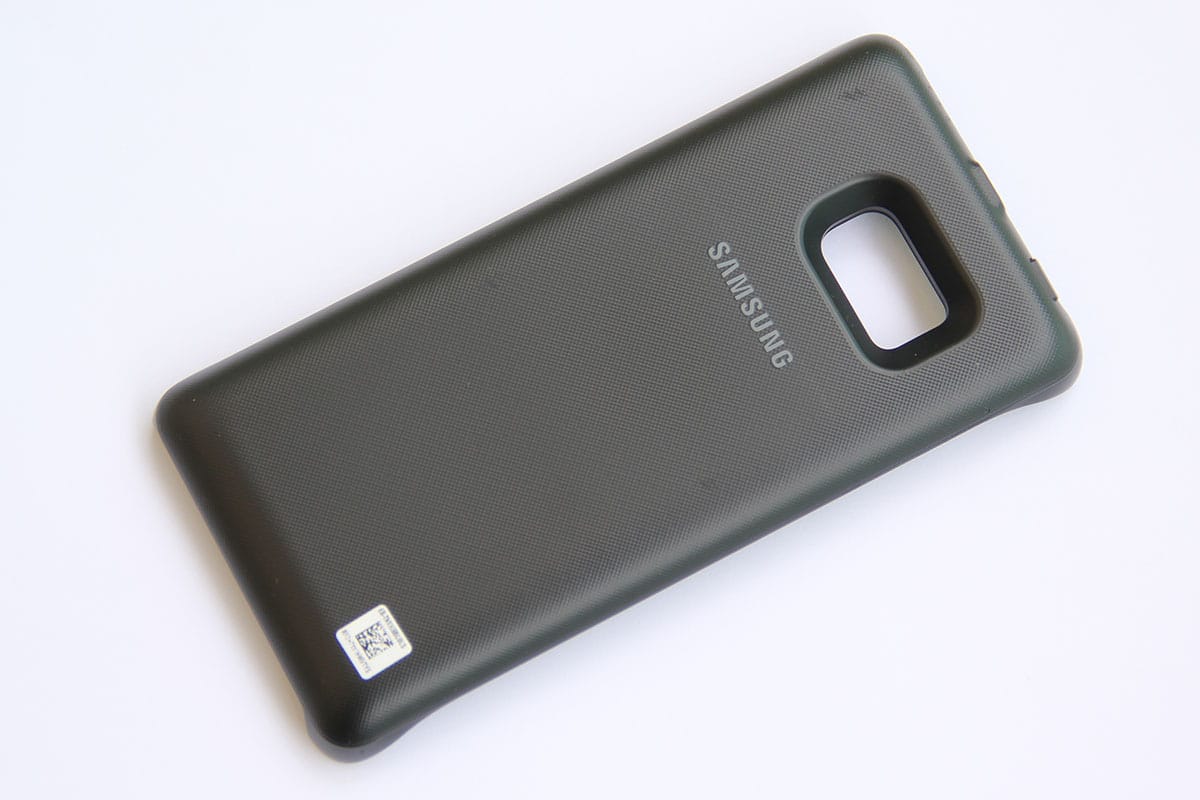

右下角的这个二维码贴纸,贴纸下面的一串数字和字母的组合,每个充电器的都是不同的。

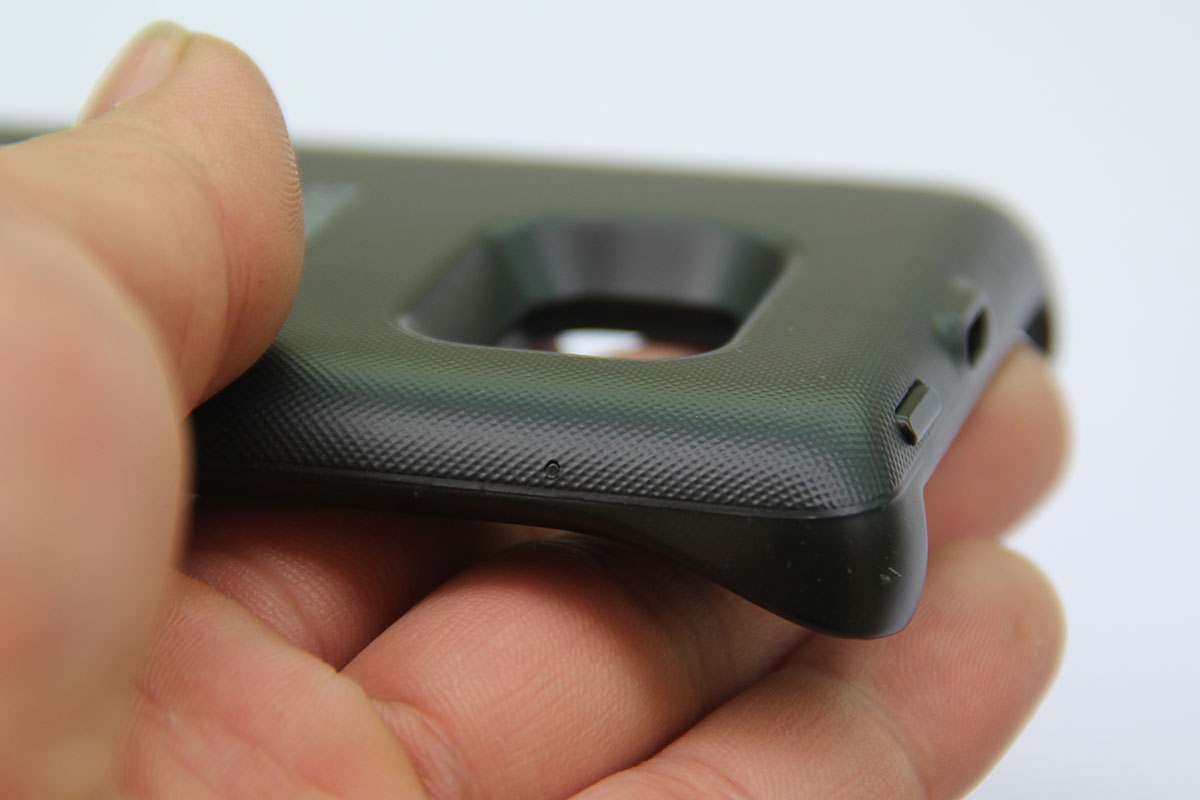

侧面的这个指示灯,是检测手机的指示灯,蓝色,绿色,浅绿色之间变换。检测到手机后,给手机充电,正常充电的状态是亮一个蓝色灯,

官方介绍充电壳的重量是在122g,因为称的原因及误差的存在,我这里称出来的重量是123g。

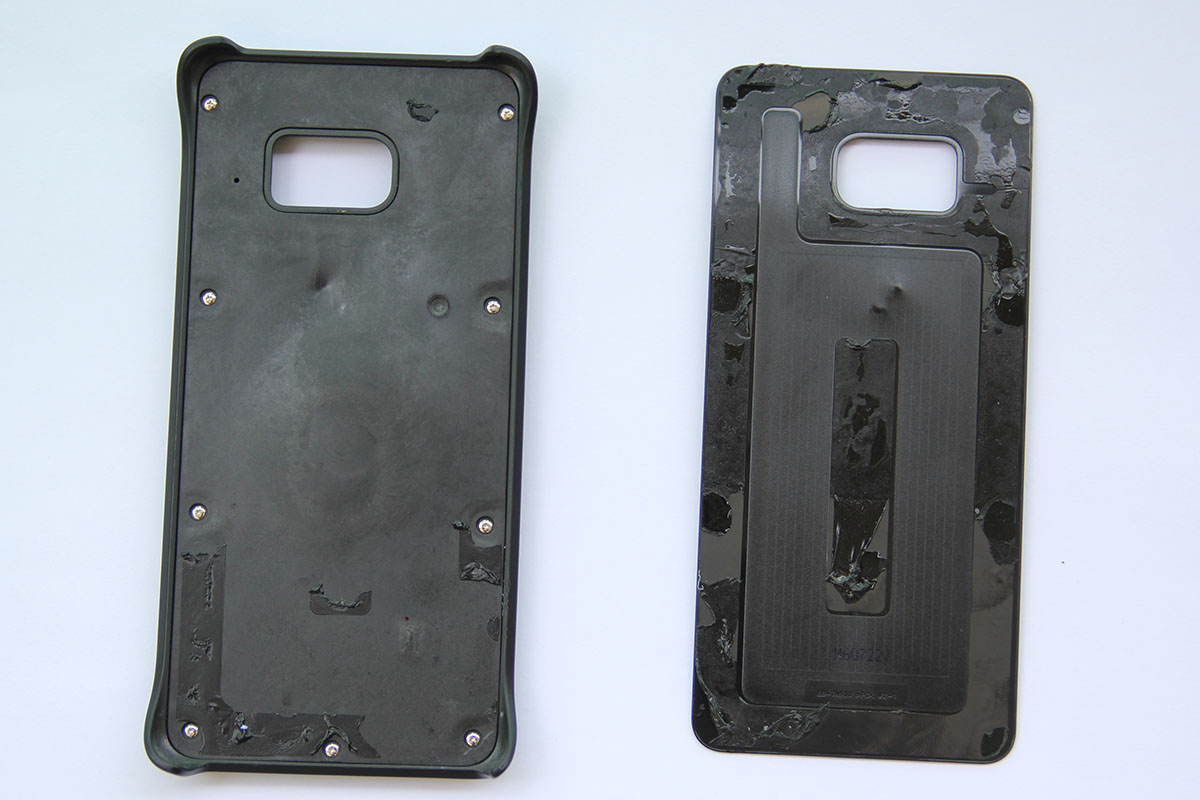

拆解步骤,盖板底部用防水双面胶黏住的。类似于苹果电池下面的那个双面胶。用吹风机加热后,可以翘起,撕下来。

揭开面板后,可以看到有9颗螺丝,拆下螺丝后,下面有一层压住的防水层,最主要的防水就是在这里。

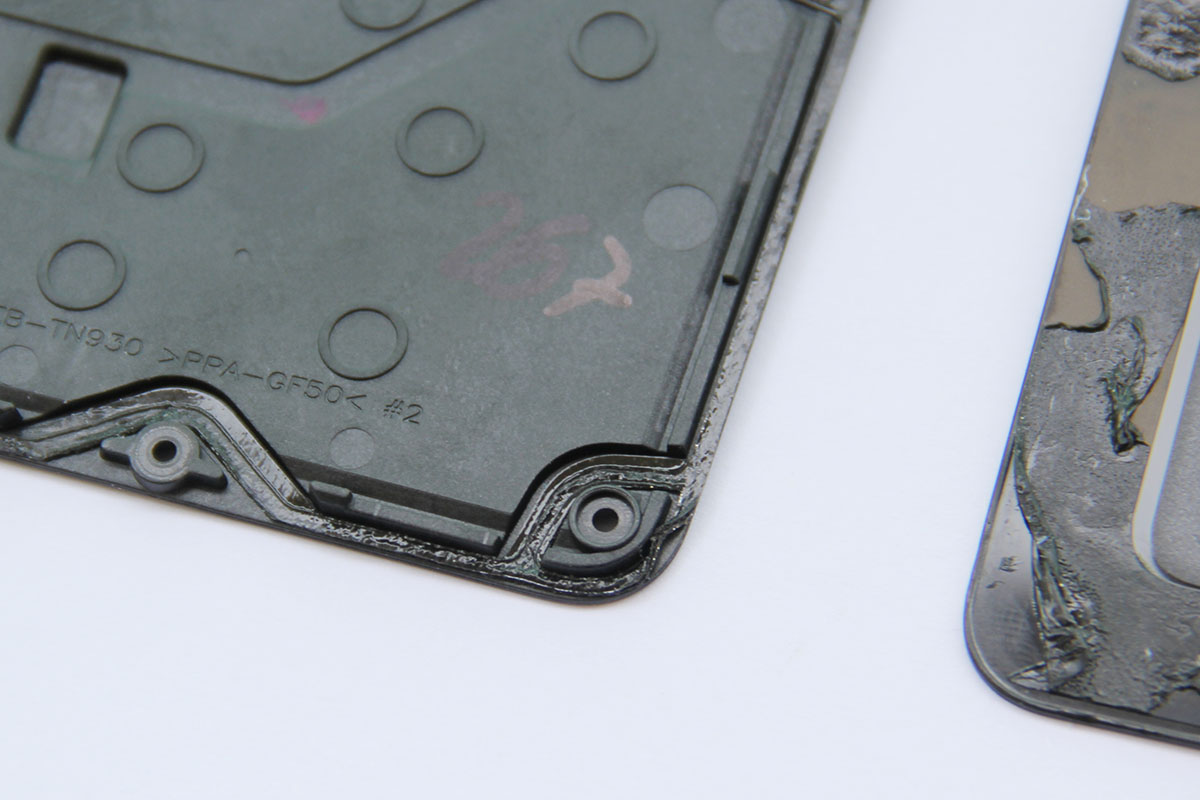

可以看到按照卡住走胶的顺序,在凹槽里有一层防水密封。走的防水线路模具设计的非常合理。

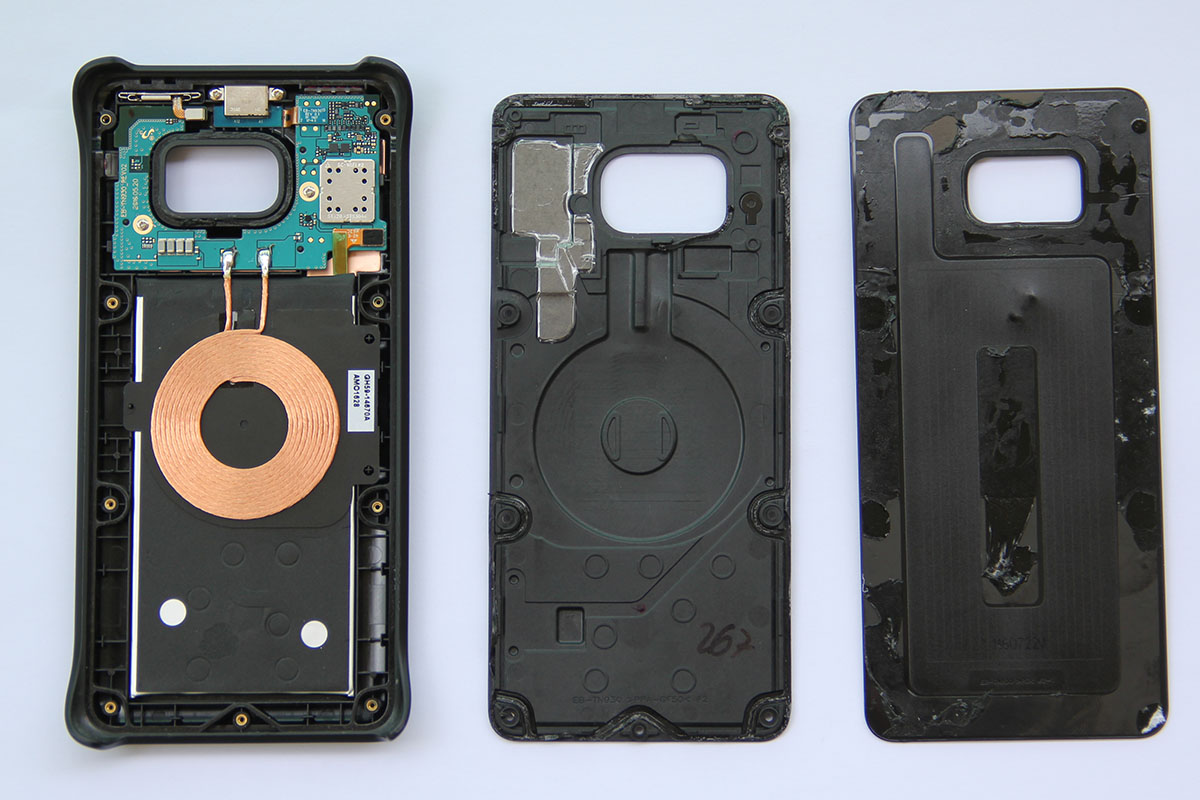

这样可以看到完整的内部情况了。

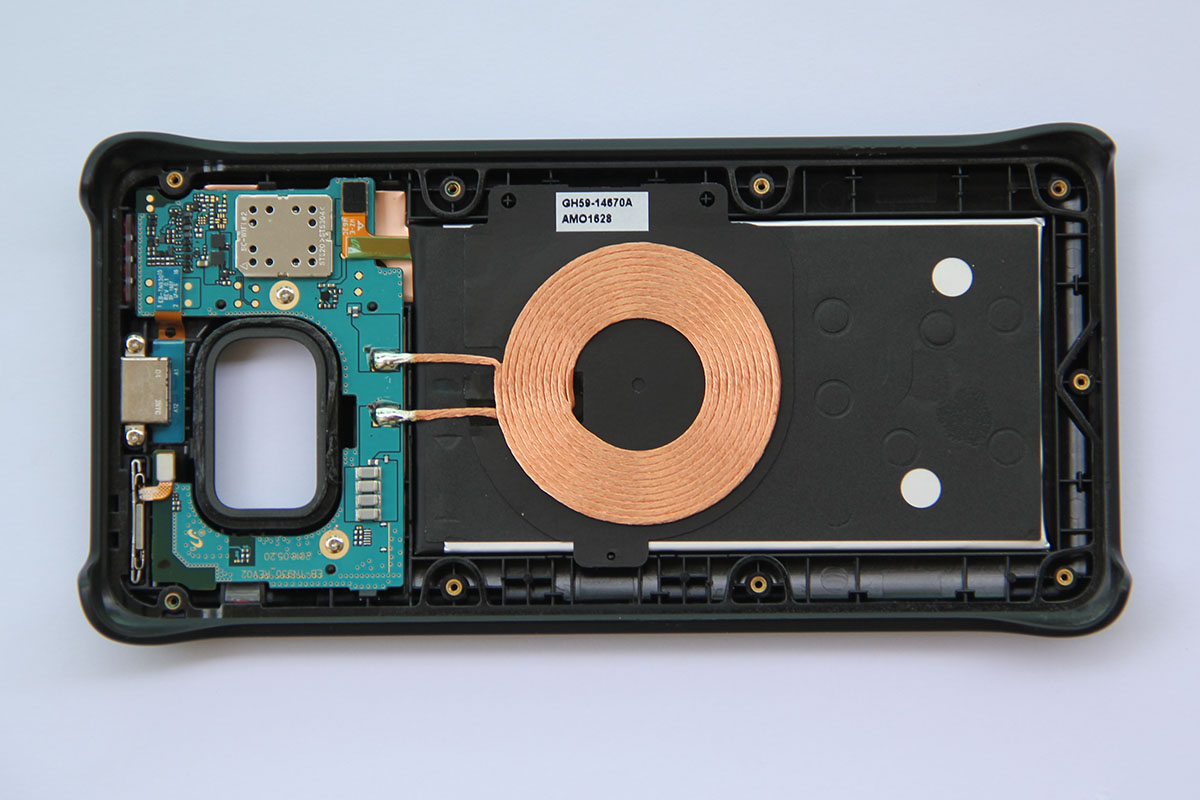

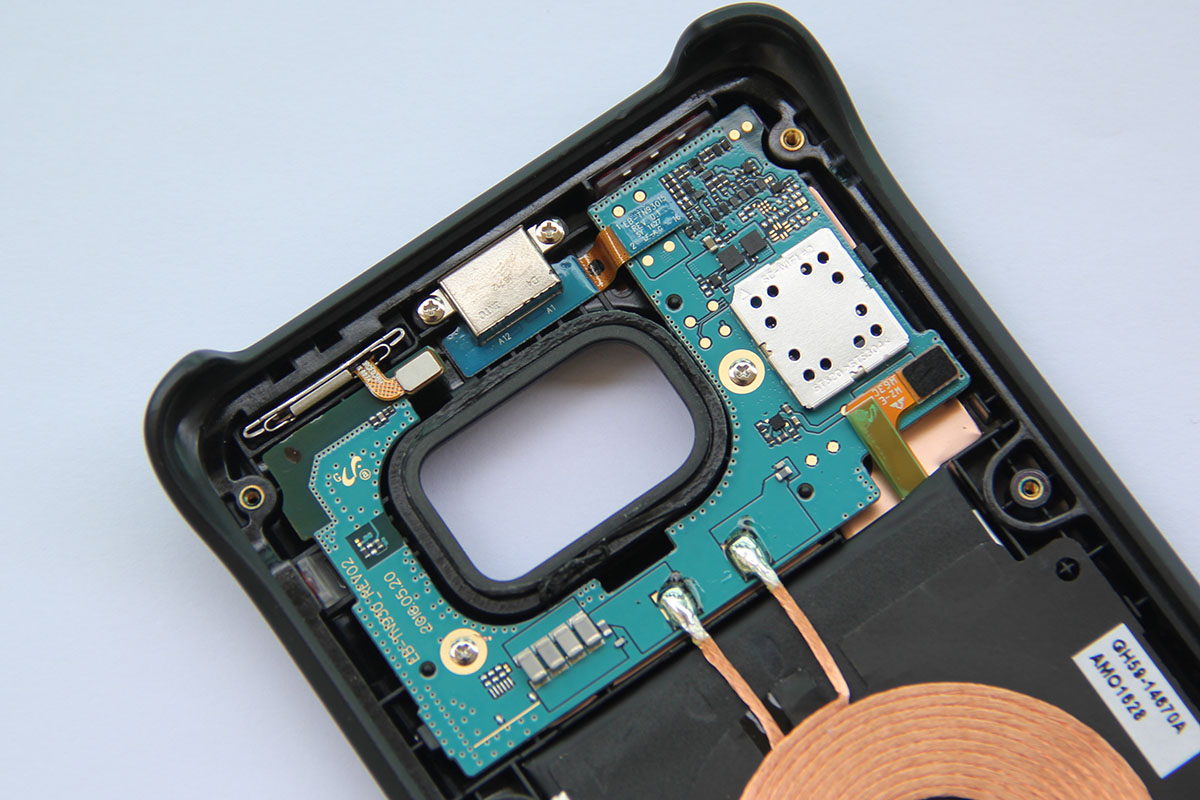

这就是EB-TN930 QI无线充电宝的主板电路部分,上面是一个大大的线圈,下面是一块3100mAh的电池。

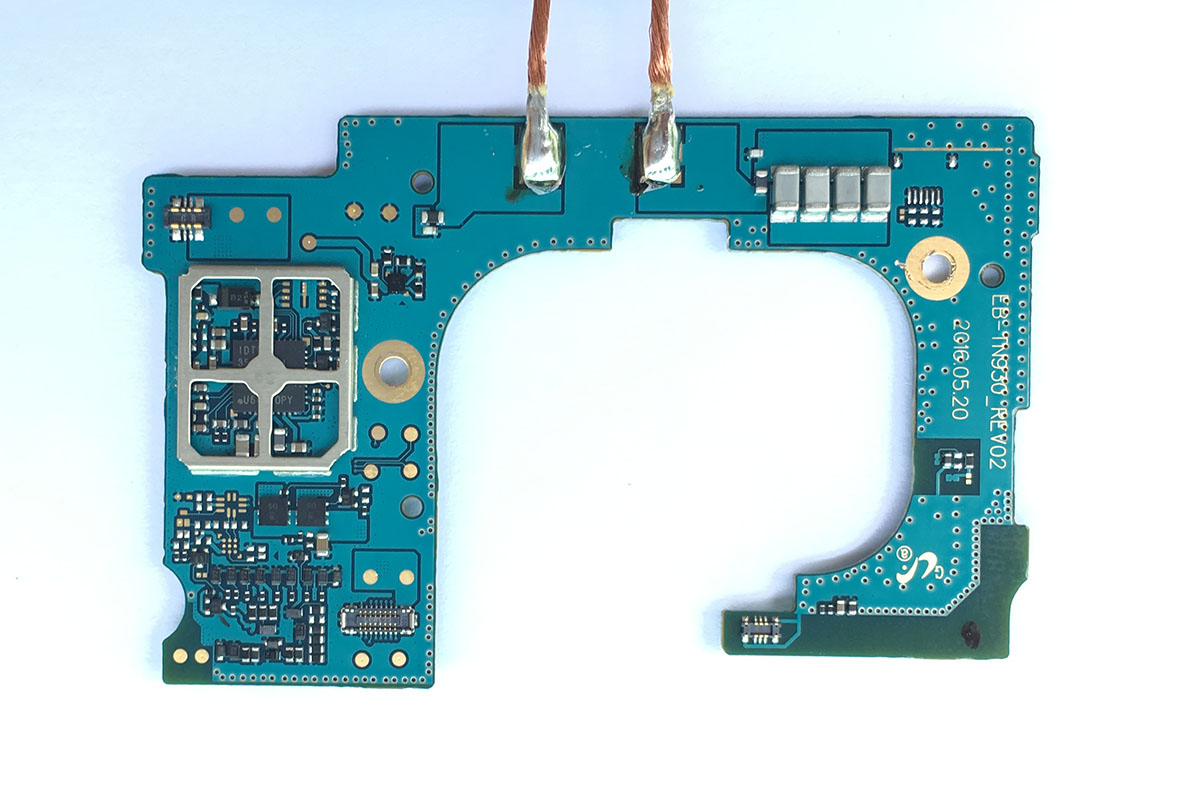

EB-TN930 QI无线充电宝的主板电路部分,EB-TN930 QI无线充电宝的主板内部图的正面。

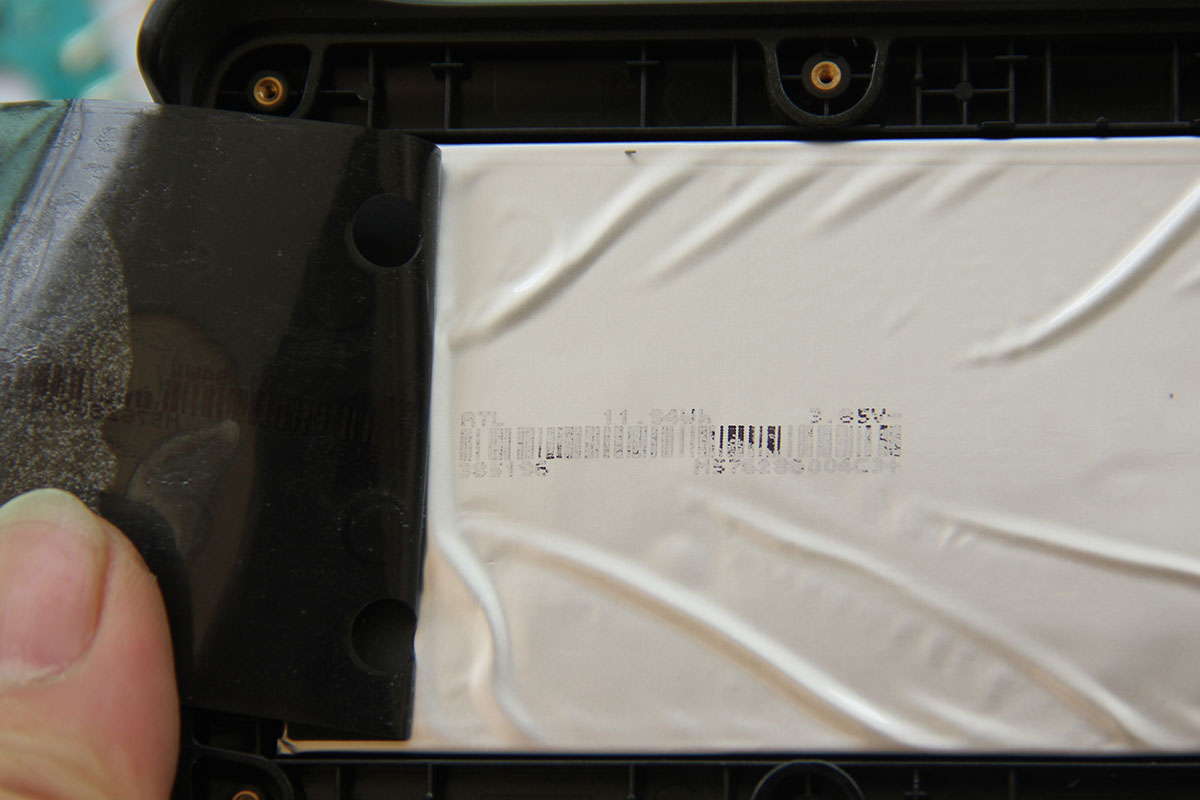

这是一块3100mAh的电池,这个电池上的字体,因为是胶纸粘在上面的,揭开就把电池上的字体给粘在胶纸上了,导致上面的字体拍出来不清楚。

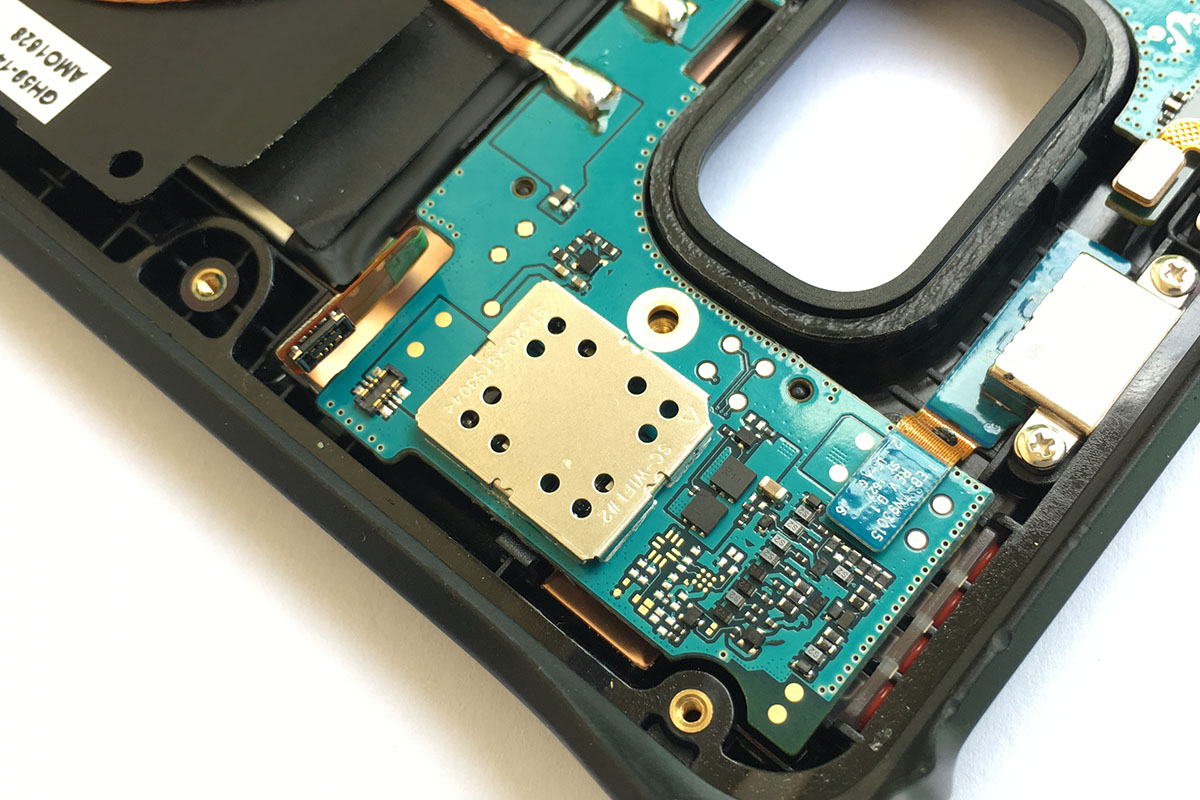

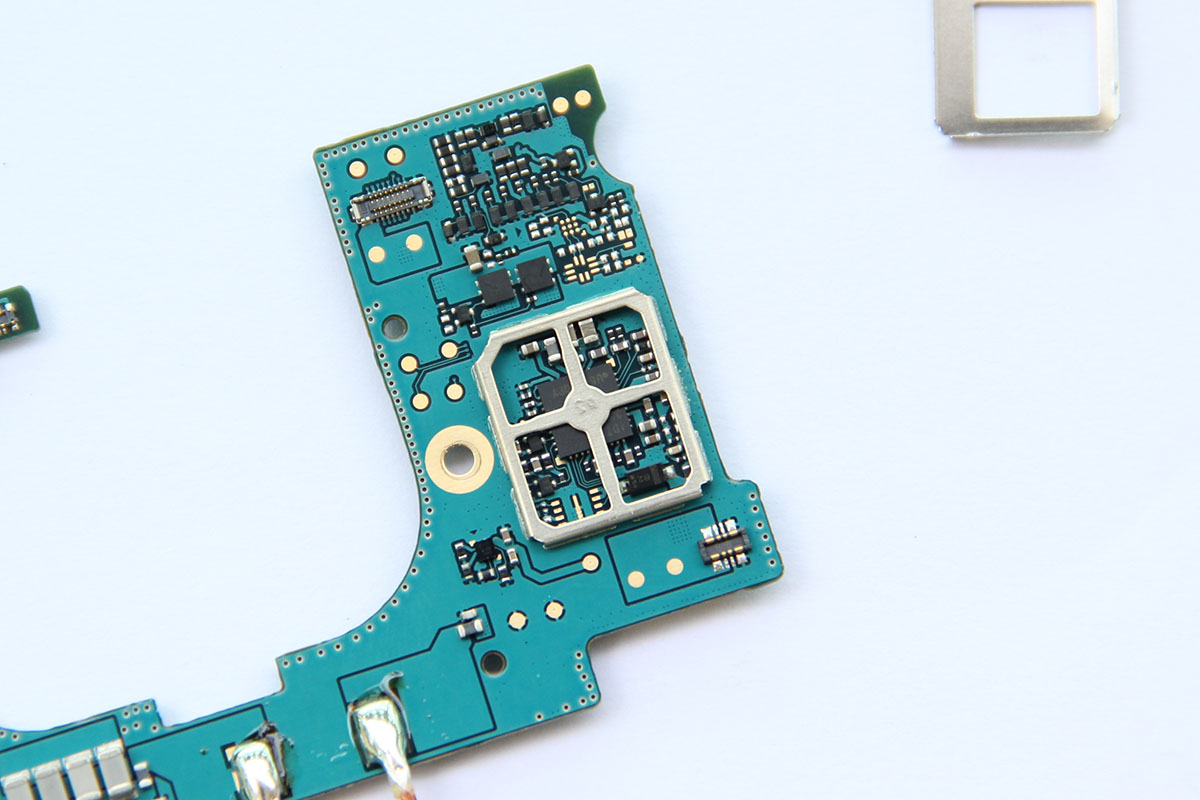

EB-TN930 QI无线充电宝主板正面细节图片,可以看到这个产品是2016年5月20号的产品,注意看一下右边,左边是电路部分,这边有个屏蔽的小铁盖,铁盖我揭下来了。上面写了SC-WIFI ST320 STS304 。

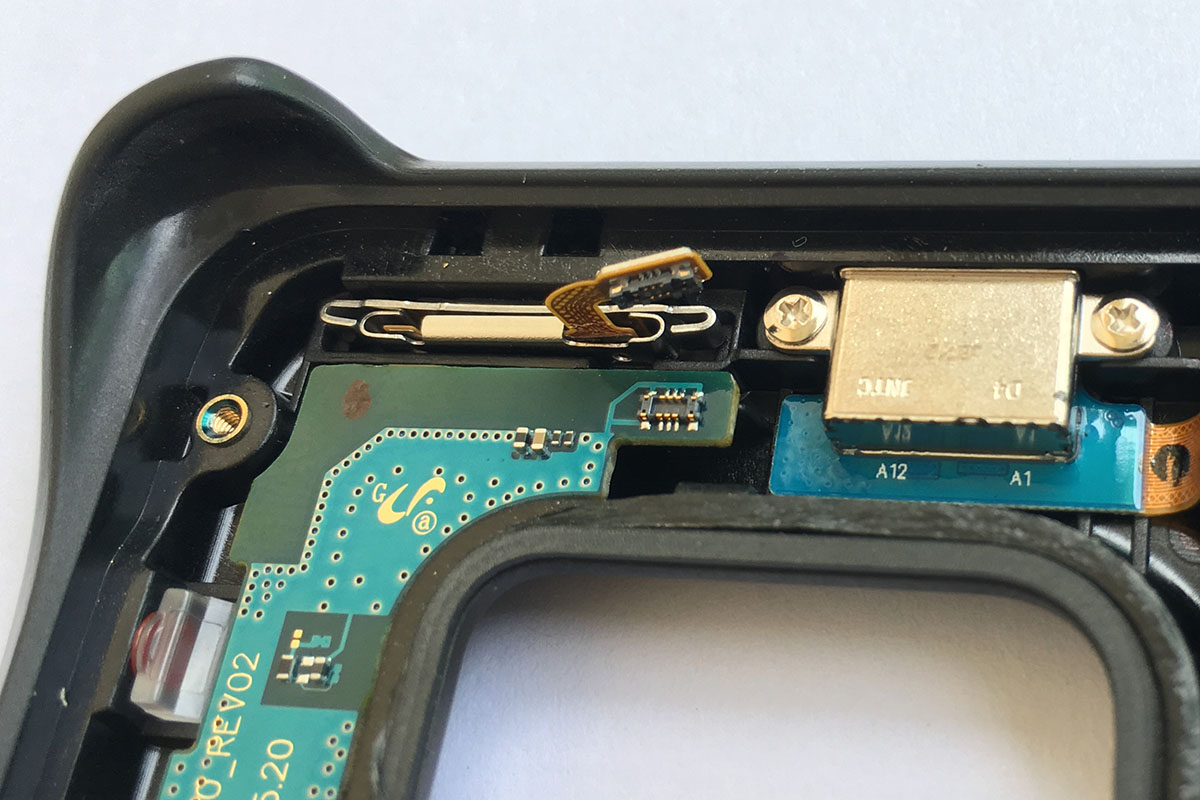

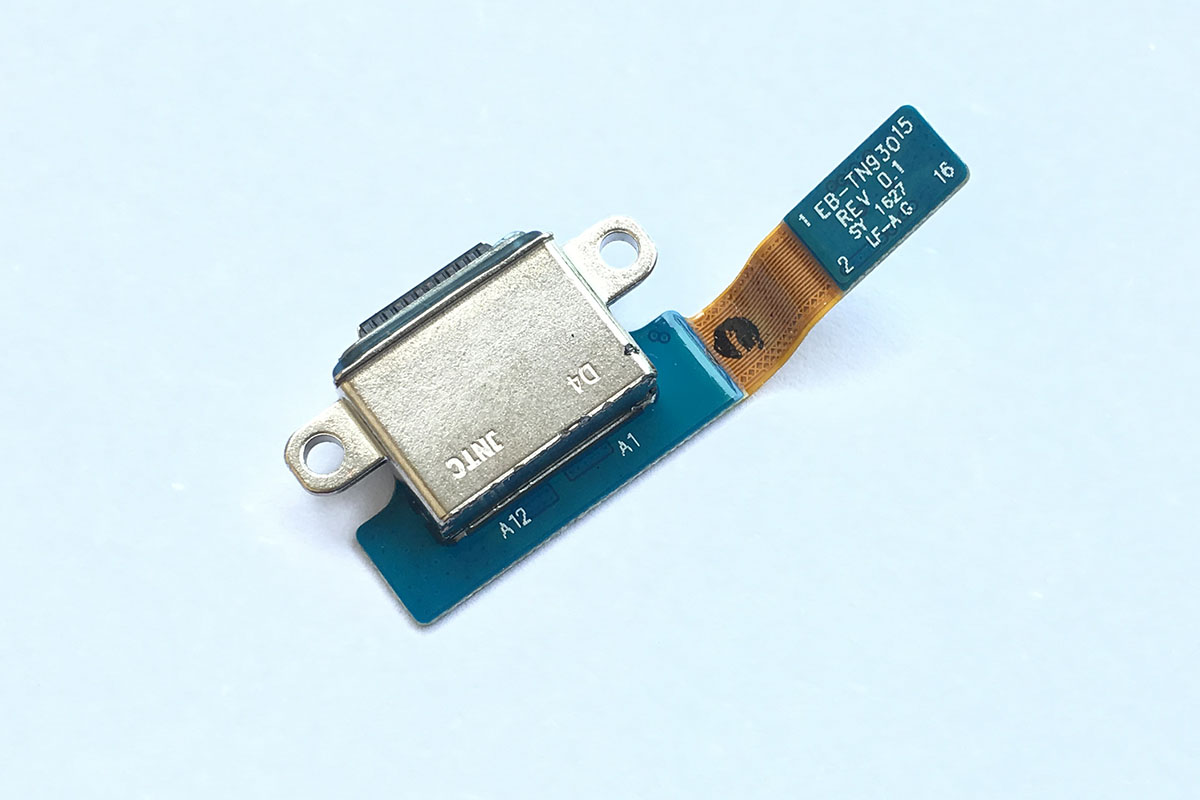

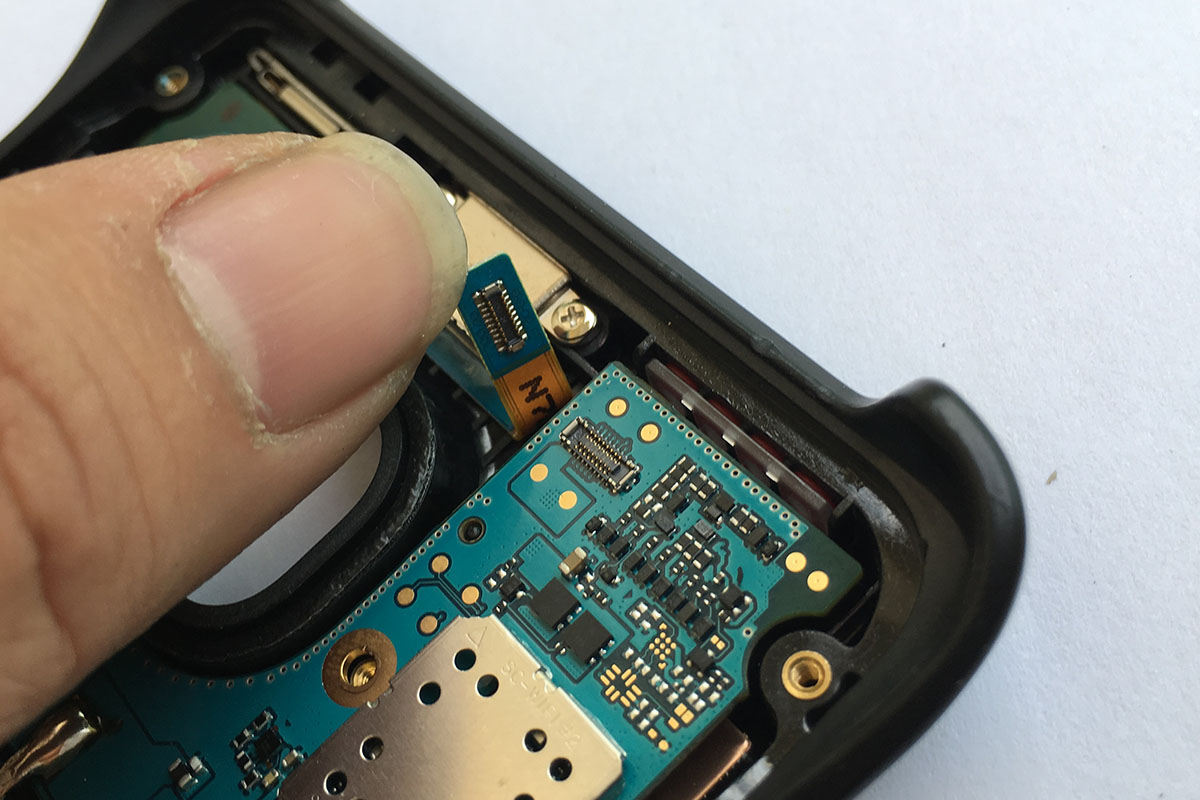

这个是USB-C接口板的细节图片,别的小接口全不好拆,就不拆了,USB-C的接口板上也有型号EB-TN930的型号。

上面所有的接口,都是采用了,卡扣的设计,足以说明没有偷工减料。上面所有的接口,都是采用了,卡扣的设计,足以说明没有偷工减料。上面所有的接口,都是采用了,卡扣的设计,足以说明没有偷工减料。芯片是IDTP92 350NDGI ZA1623N R48093PY 芯片是IDTP9235A ,IDTP9235是一款新型的5W磁感应无线电力发射器产品,支持WPC A5 / A11线圈配置。

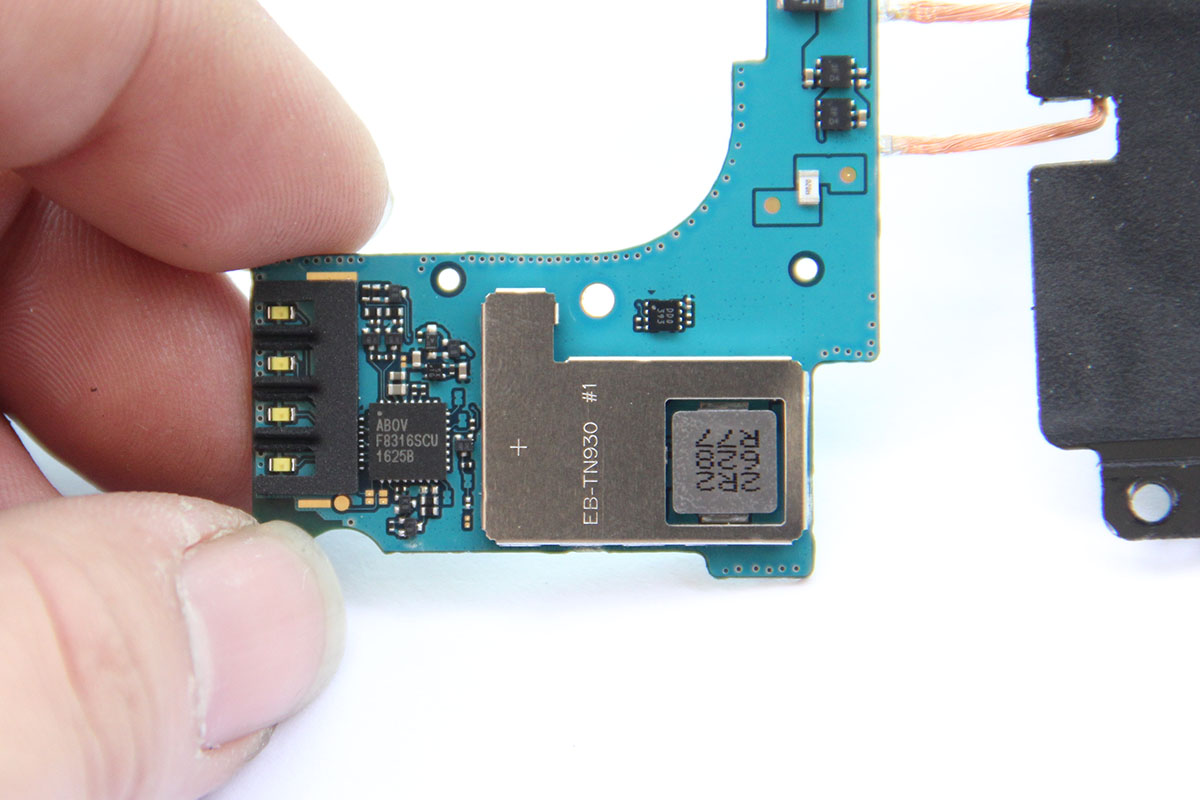

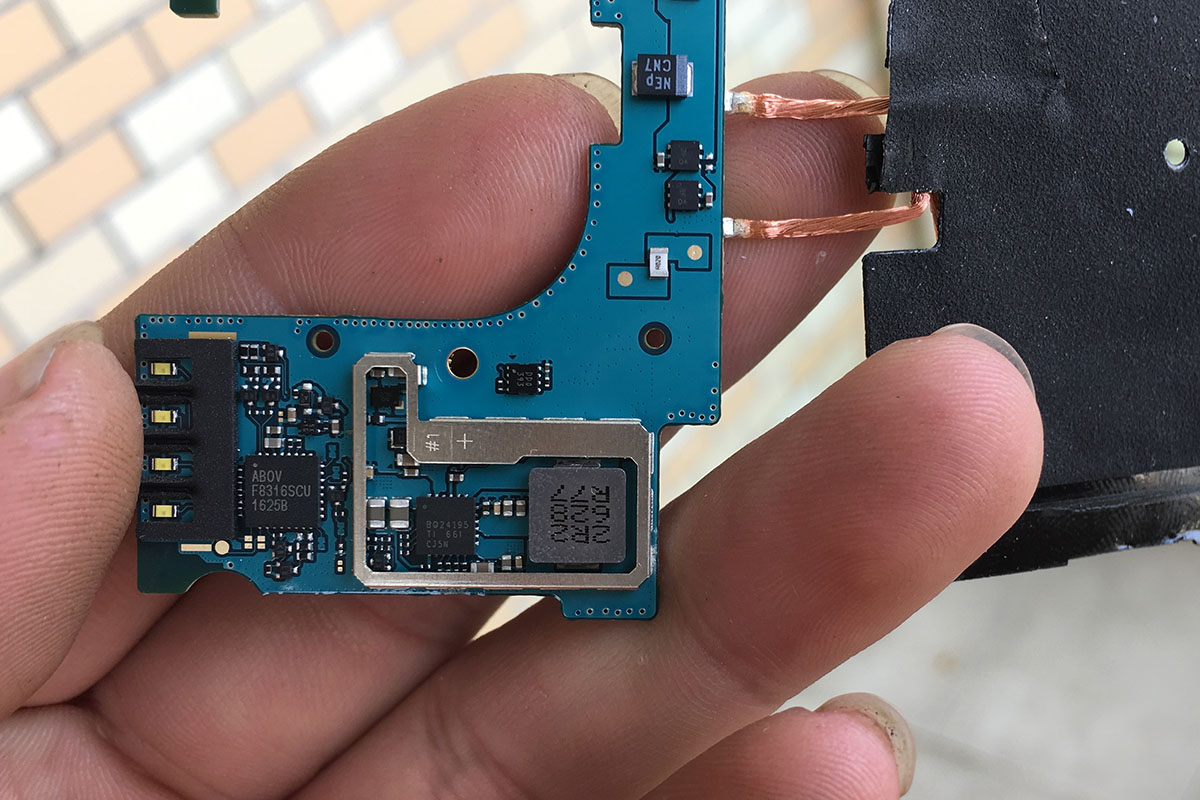

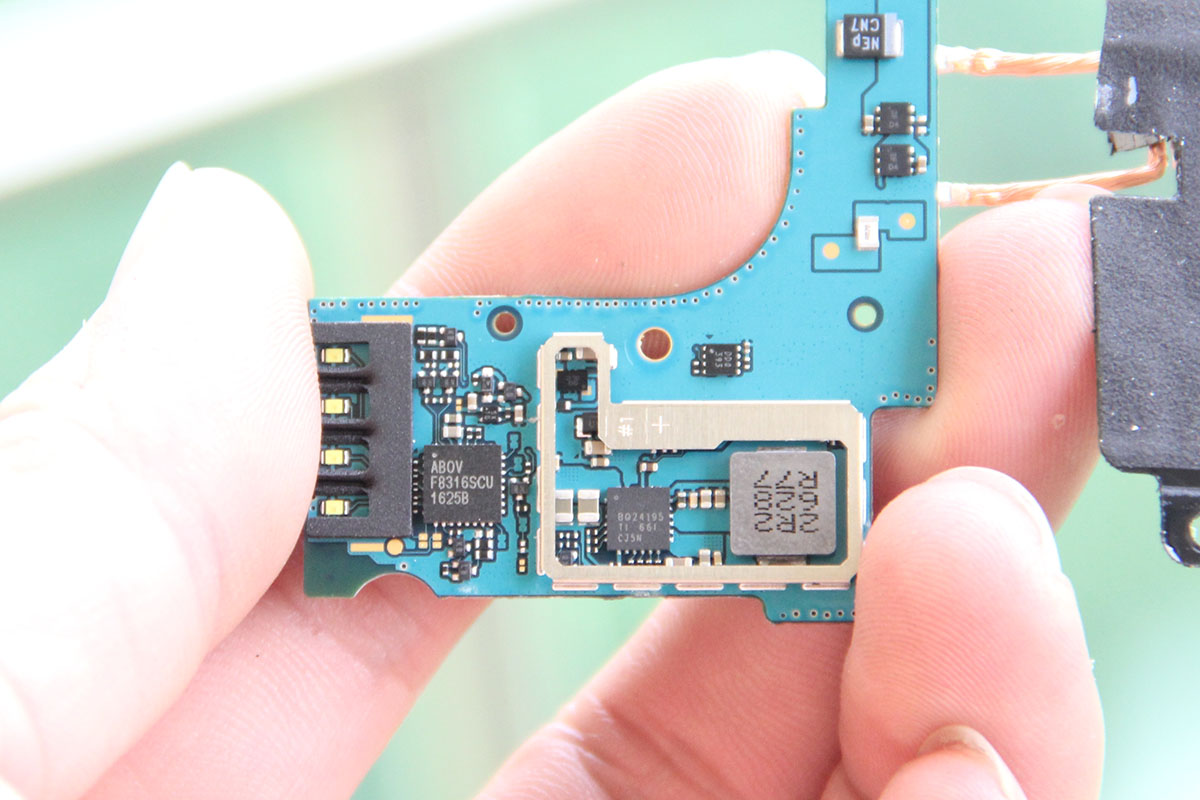

有个BQ24195的芯片加了ABOV的F8316SCU单片机来做电池的电源管理,这个组合据说要3美刀。
