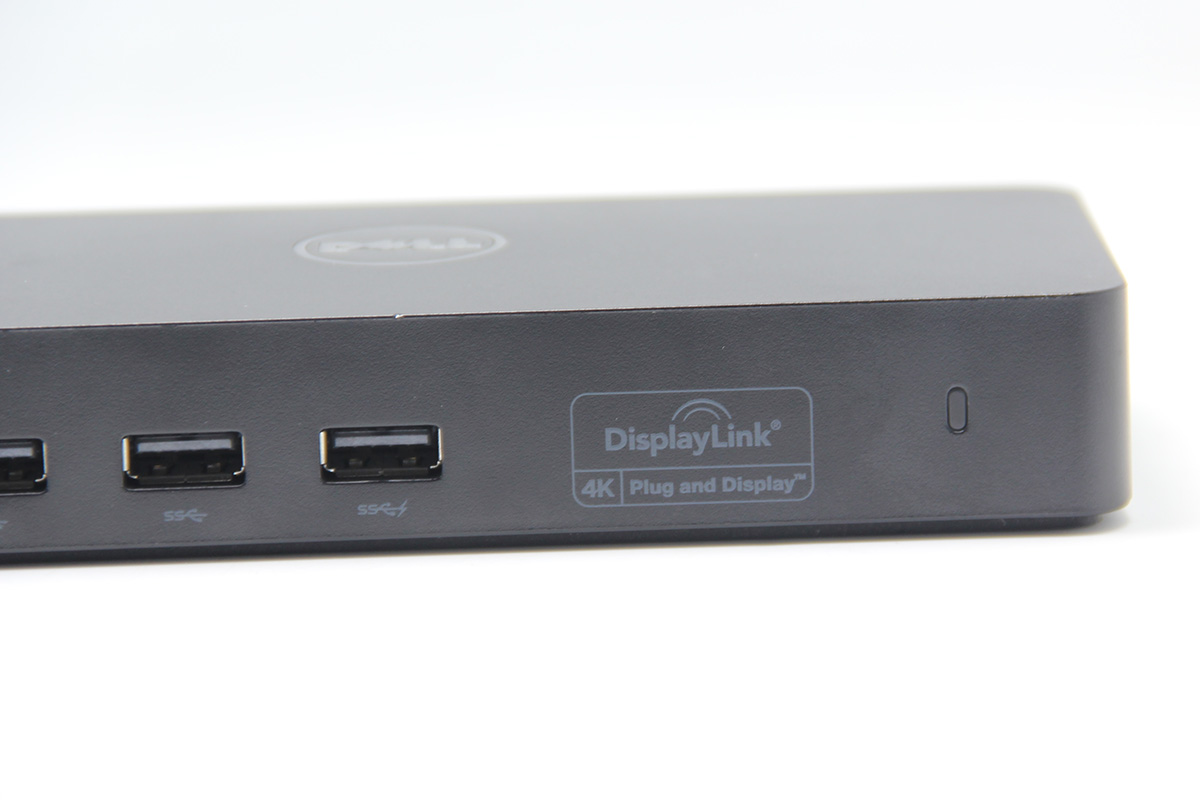

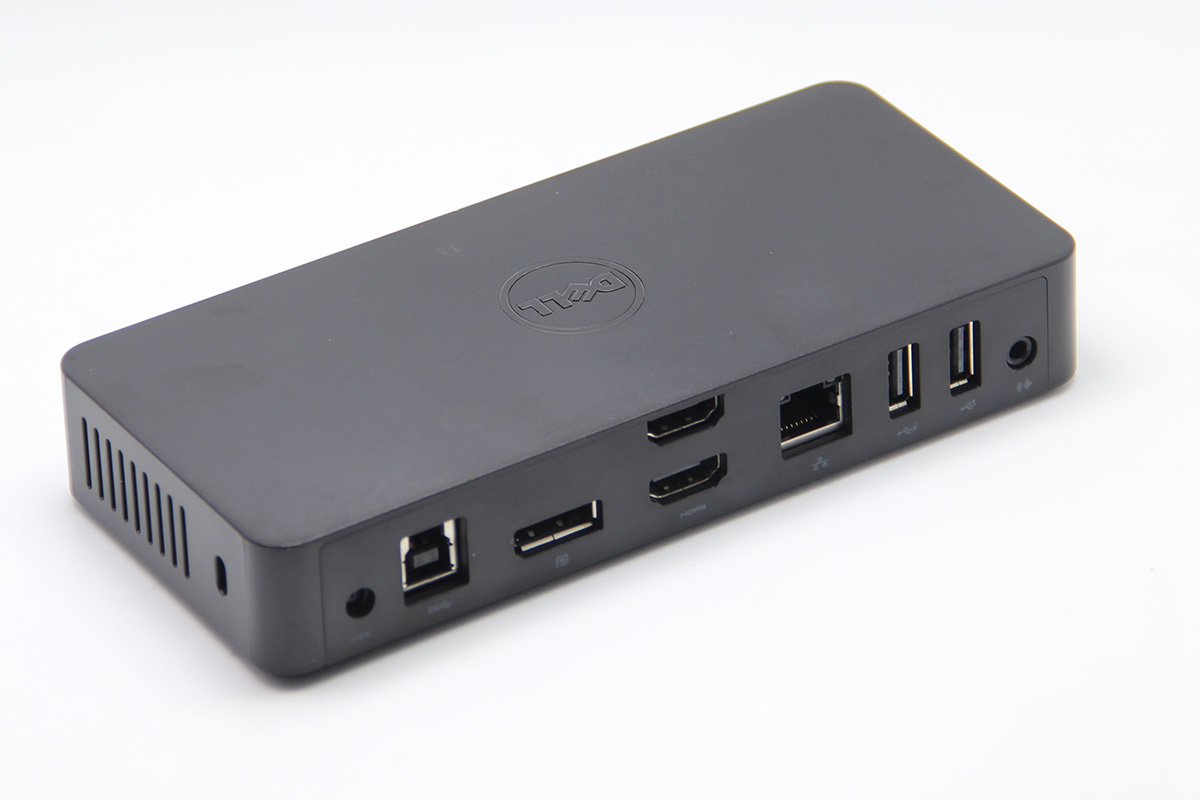

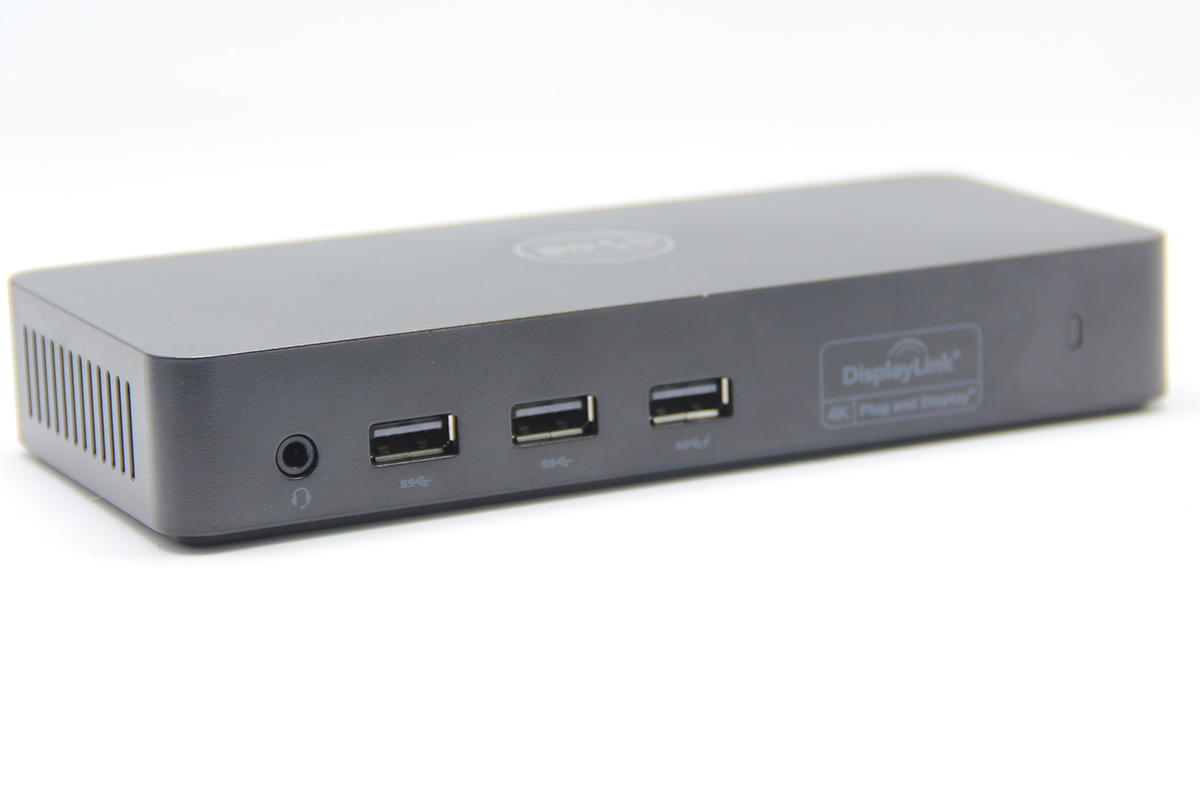

原装戴尔 DELL D3100 win 扩展坞 USB3.0兼容平板/笔记本/端口复制器4K高清

本扩展坞为原装非全新DELL D3100扩展坞 端口复制器 图片都是实拍图, 大体看一下描述里的图片吧。

驱动下载 http://www.dell.com/support/home/cn/zh/cnbsd1/Drivers/DriversDetails?driverId=1W2F3

http://www.dell.com/support/home/cn/zh/cndhs1/product-support/product/dell-usb3-dock-3100/drivers

win系统,Mac系统,Ubuntu系统等驱动下载:

win系统比较大,去网盘下载:

win7,win8,win8.1,win10:https://pan.baidu.com/s/1slHjIk6B1L8MQBXxY_DEZg

Windows Vista–Windows XP (32bit):https://pan.baidu.com/s/1hcxWflMEGe0tIbnkKMwlrA

Mac系统: Macos11.0.1.zip (下载1569) 苹果驱动6月22日.zip (下载857)    11及和10.15.zip (下载612)     monterey12,big sur11.zip (下载462)

High Sierra 10.13–Sierra 10.12–El Capitan 10.11: High Sierra 10.13--Sierra 10.12--El Capitan 10.11.zip (下载1999)

ubuntu16.04—-18.04: Ubuntu.zip (下载1989)

1、可通过一根电缆将您的笔记本电脑连接到多达三台显示器、多种外部设备以及互联网;2、支持一个超高清4K显示器和两个全高清显示器;3、利用USB 3.0进行高速数据传输;4、具备LAN唤醒和PXE引导(在部分平台上支持)功能,是企业环境的理想选择。具有集成电缆锁插槽,便于将坞站固定到桌面或工作站;

将笔记本电脑轻松连接到超高清4K显示器、全高清显示器和其他外部设备

戴尔坞站 – USB 3.0可通过一根电缆将您的笔记本电脑连接到多达三台显示器、多种外部设备以及互联网。借助该设备,您可以方便地扩展便携式PC的功能,并定制您的台式机计算环境。此款外形时尚、体积小巧的坞站拥有高速连接能力并支持超高清4K显示器,可充分提高工作效率并提供丰富的娱乐选项。此USB 3.0通用坞站专为实现超高清4K分辨率而设计,兼容的PC在连接后即可显示4K分辨率的图像。

支持一个超高清4K显示器和两个全高清显示器

可一次性连接到多达三台显示器,包括一个超高清4K显示器和两个全高清显示器,从而充分扩展您的台式机。您可通过戴尔坞站将台式机连接到多达三台外接显示器,从而提高工作效率并更轻松地管理多个应用程序。

利用USB 3.0进行高速数据传输

戴尔坞站可实现互连设备间的超快数据传输。此坞站拥有三个USB 3.0端口以及两个USB 2.0端口,确保与外接硬盘、打印机和扫描仪等多种外围设备兼容。它还支持通过USB端口为外部设备充电。

借助外围设备提高工作效率

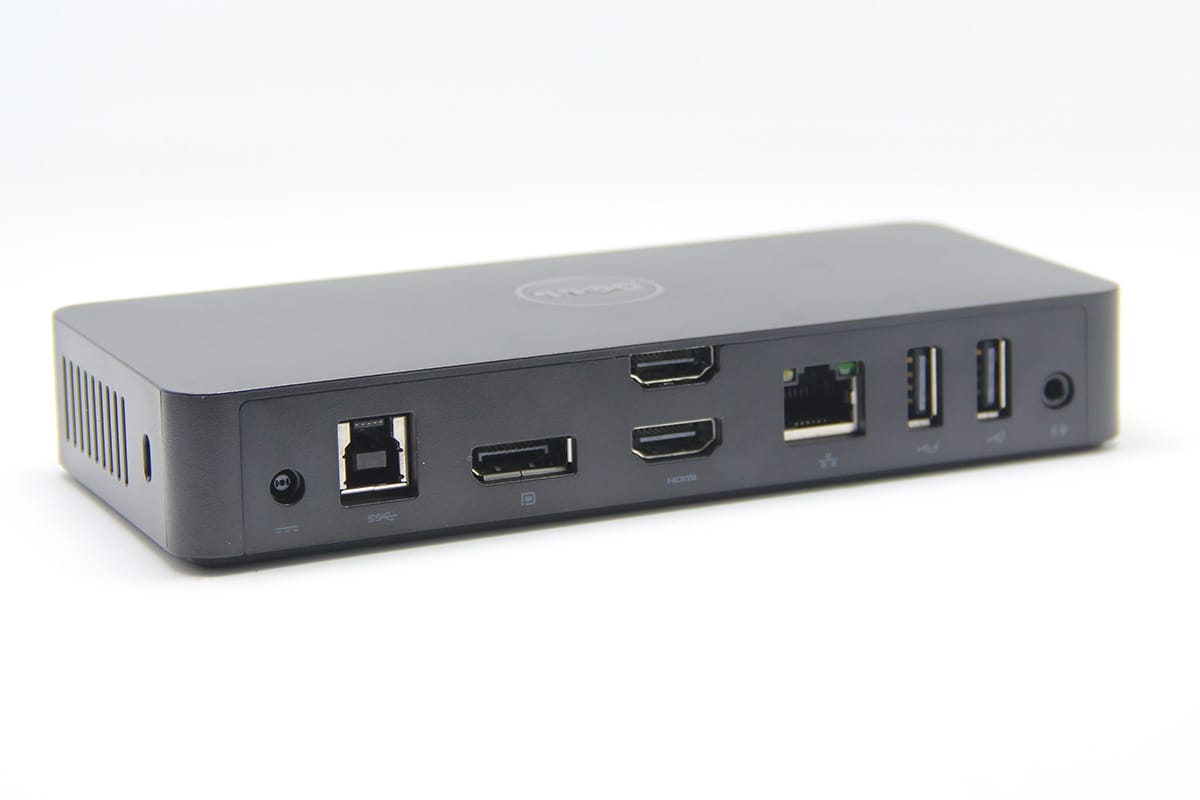

您的笔记本电脑不再受限于自带端口。只需一根电缆,戴尔坞站 – USB 3.0端口就能将您的笔记本电脑连接到打印机、扫描仪和外接硬盘等多种设备。此外,它还设有千兆以太网端口、耳机插孔和可连接外部扬声器的音频输出端口。

适合企业级应用的高级联网和安全功能

戴尔坞站 – USB 3.0具备LAN唤醒和PXE引导(在部分平台上支持)功能,是企业环境的理想选择。它还具有集成电缆锁插槽(电缆锁单独销售),便于将坞站固定到桌面或工作站。

usb3.0接口的全套图片(包含扩展,USB3.0数据线,电源,电源线)

type-c接口的全套图片(包含扩展,type-c数据线,电源,电源线)请留意此接法,只是方便有type-c接口的电脑使用,并不能通过type-c接口给电脑及设备供电。 也就是说,使用此线连接的电脑,原来电脑的充电器也要接在上面。

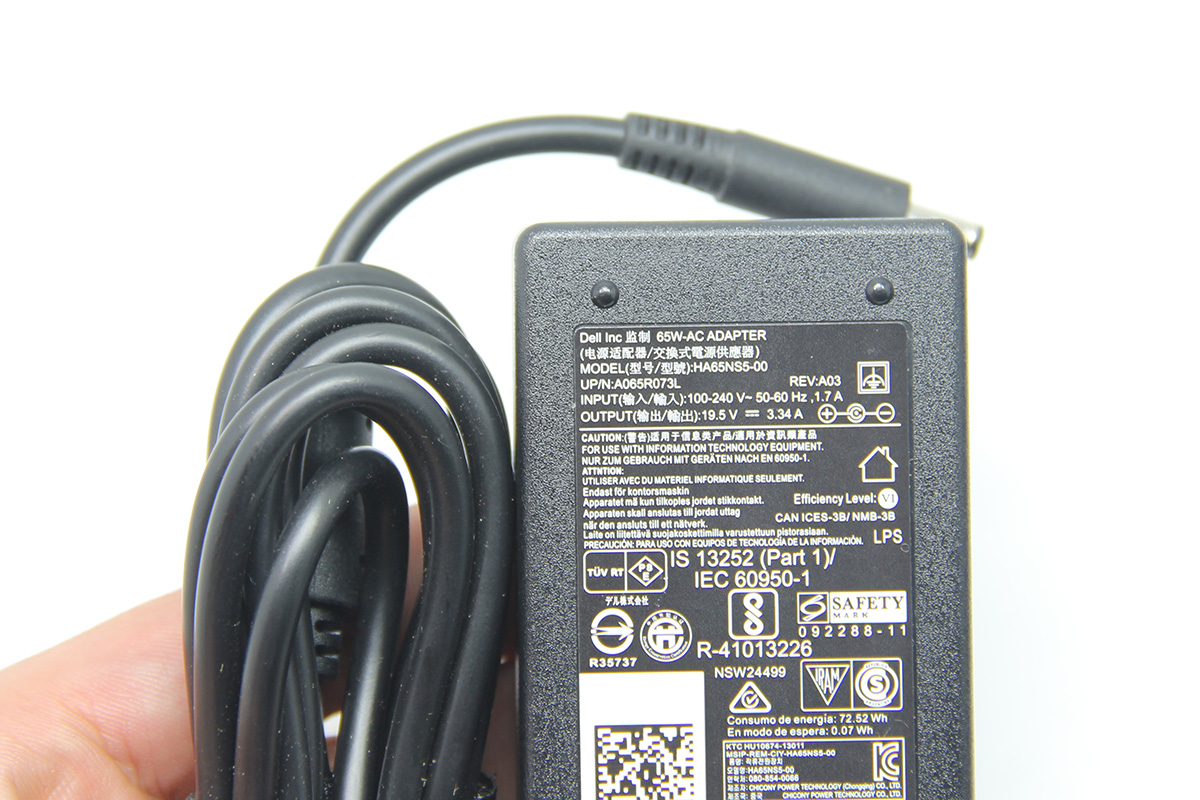

原装电源 戴尔19.5v 3.34A  配国标三插梅花电源线

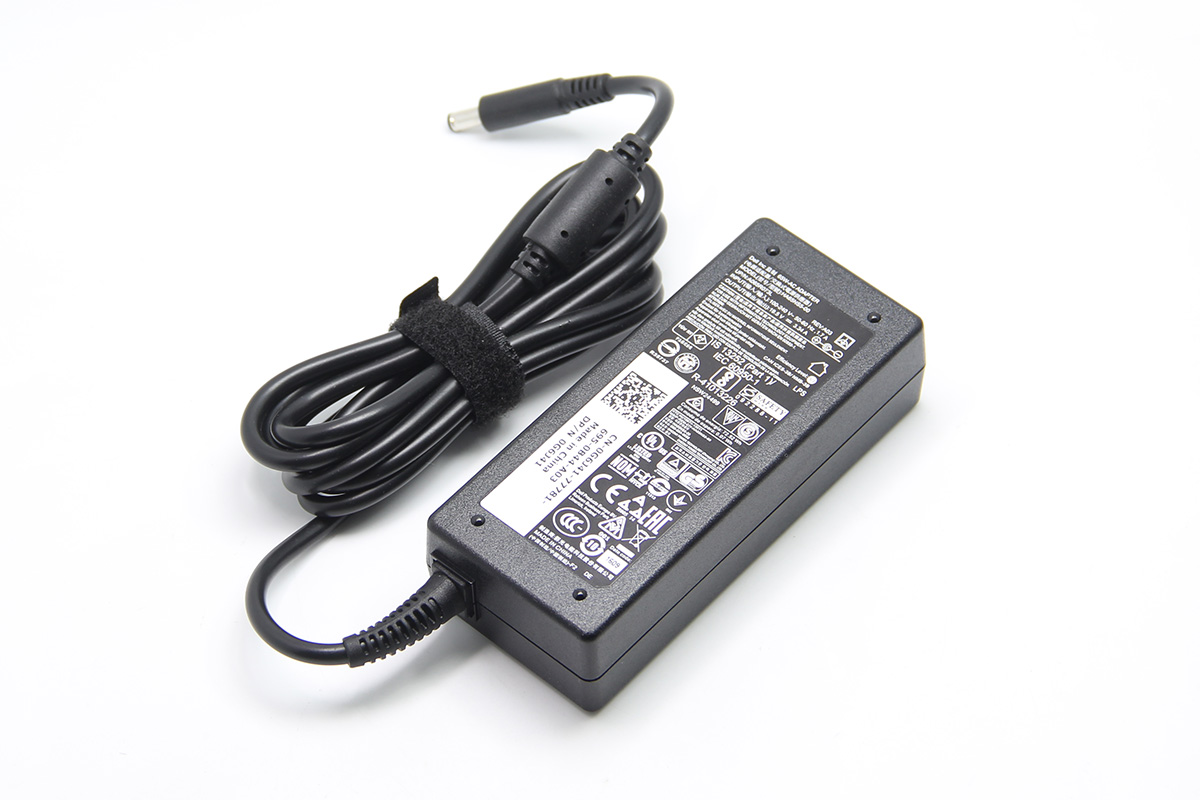

原装电源 戴尔19.5v 3.34A

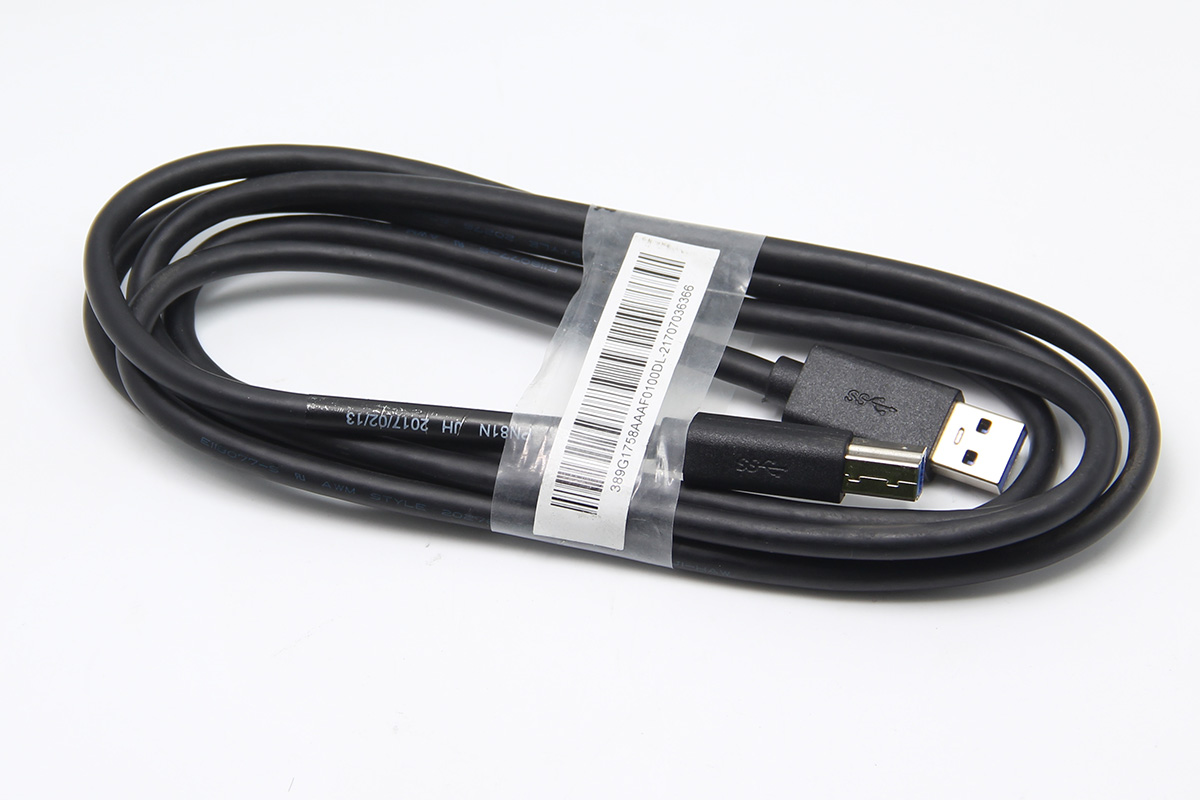

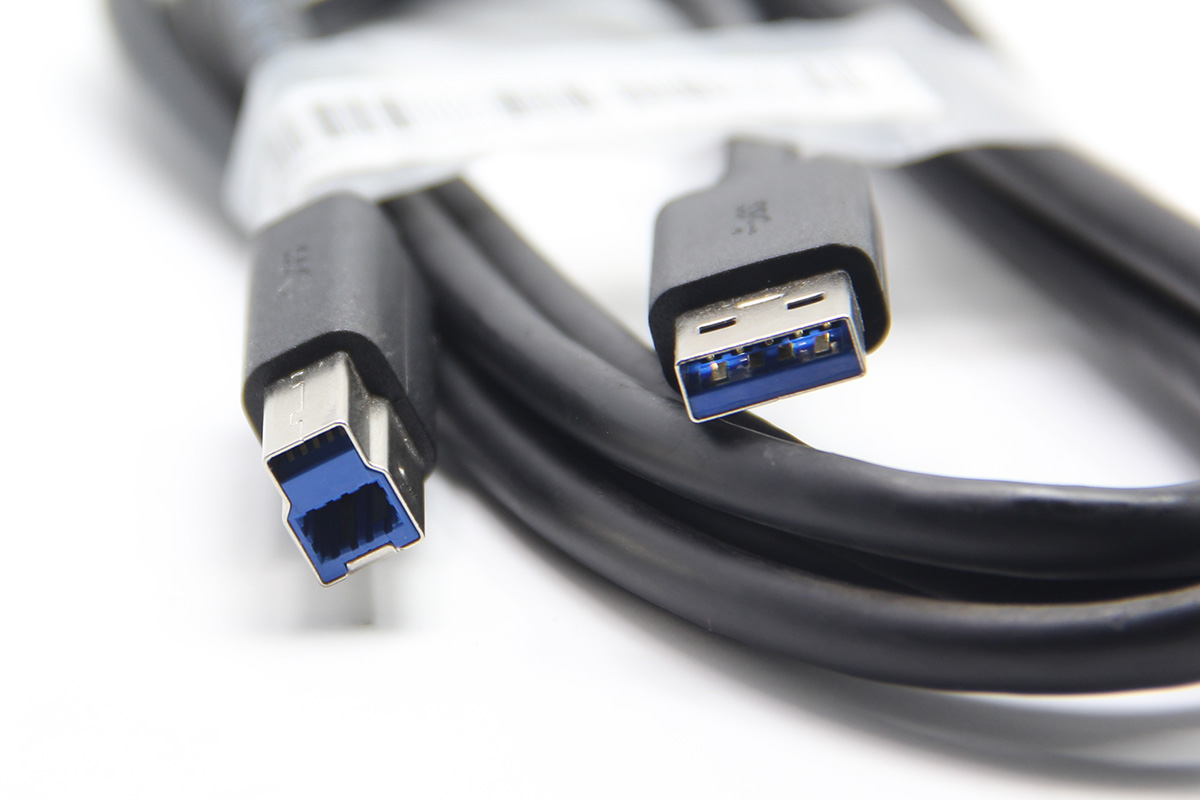

原装usb3.0数据线 A-B接口

原装usb3.0数据线 A-B接口

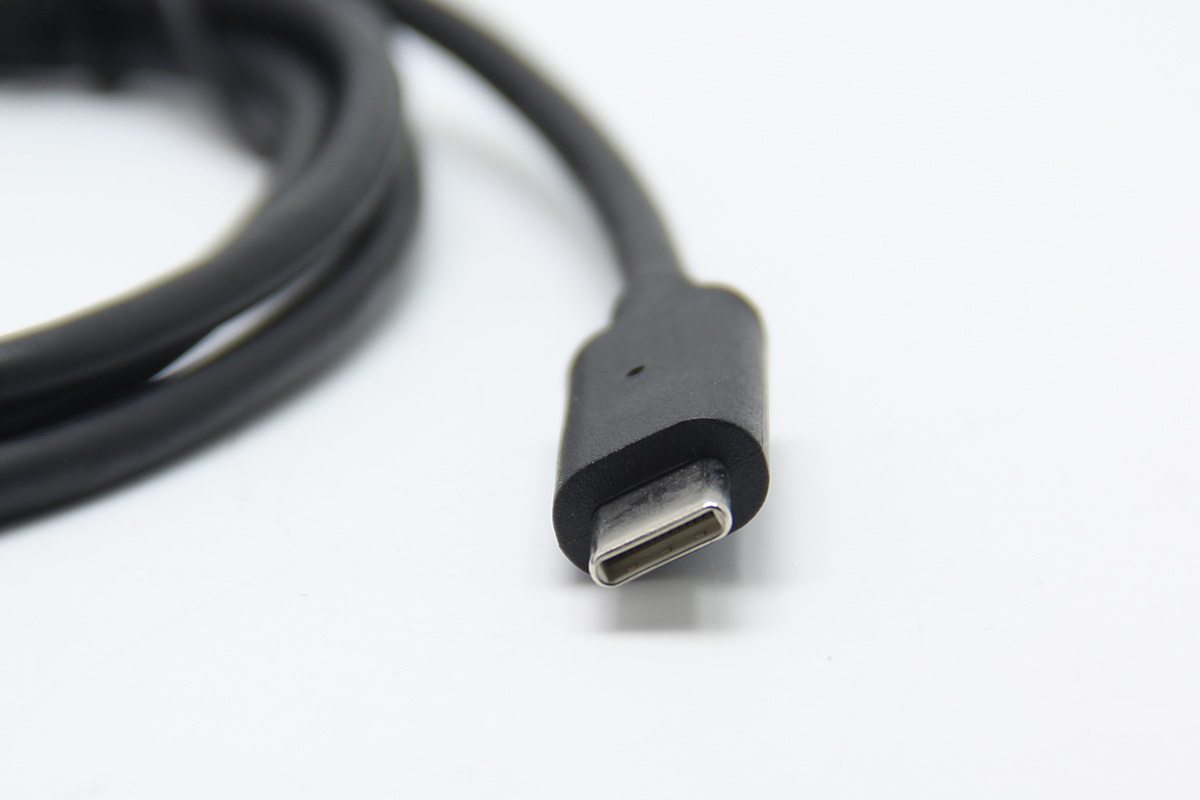

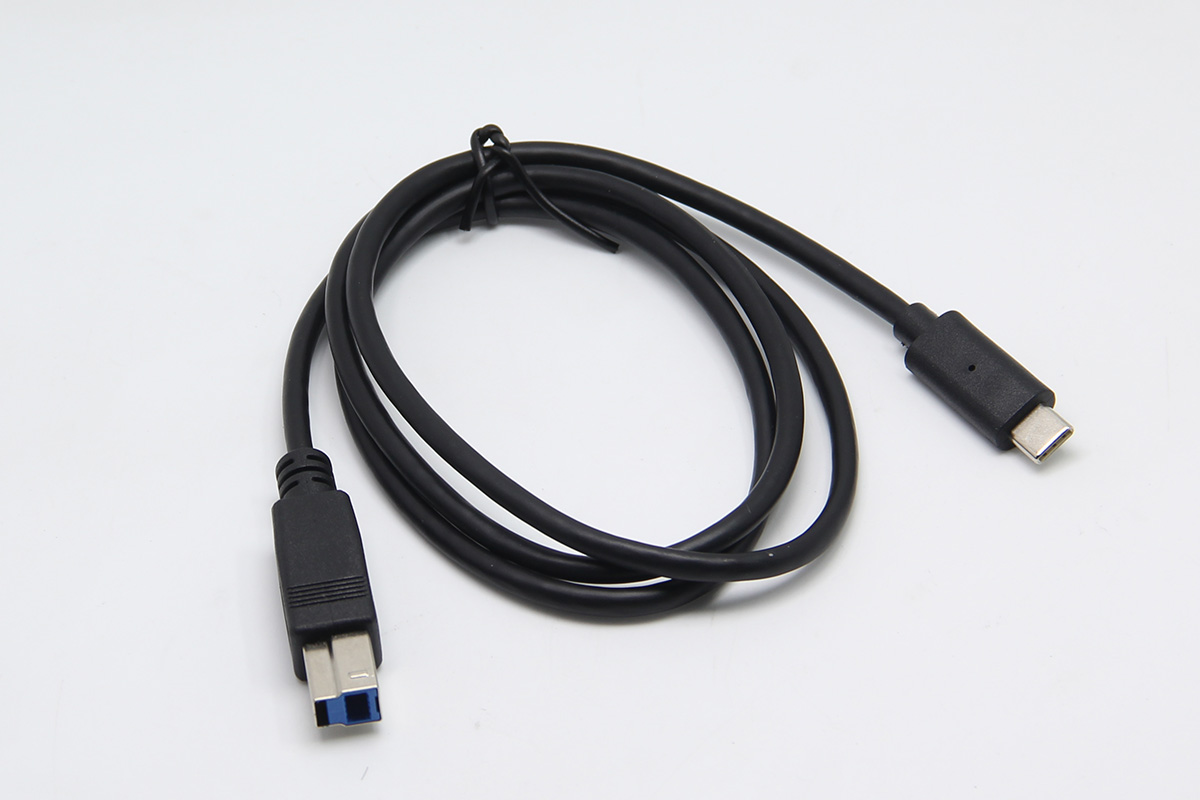

选配usb3.1 type-c数据线 ,一头为usb3.0-B型,一头为type-c。方便接type-c接口的电脑及设备。

选配usb3.1 type-c数据线 ,方便接type-c接口的电脑及设备。

原装电源 戴尔19.5v 3.34A

USB3.0接口的连接方法:如图,接好后。 电源插头插入电源插座,usb口插入电脑的usb接口上即可。

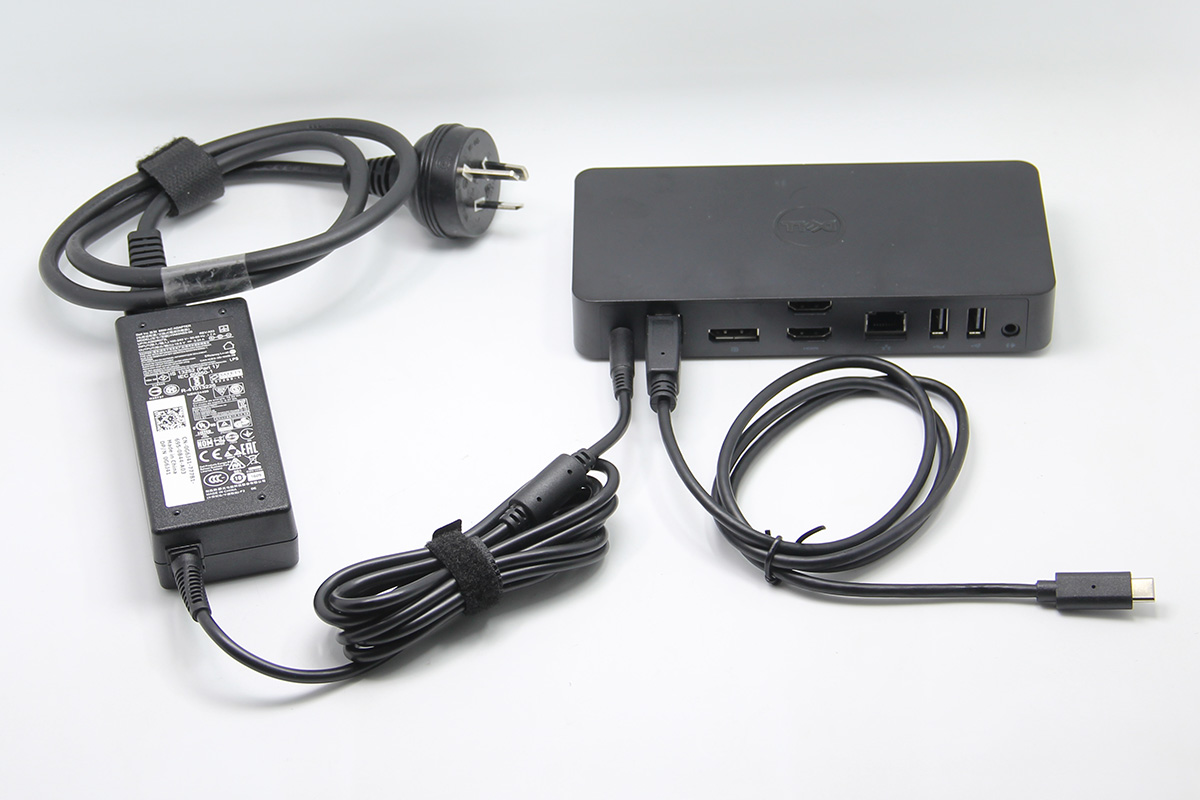

type-c接口的连接方法:如图,接好后。 电源插头插入电源插座,type-c口插入电脑的type-c接口上即可。 请留意此接法,只是方便有type-c接口的电脑使用,并不能通过type-c接口给电脑及设备供电。 也就是说,使用此线连接的电脑,原来电脑的充电器也要接在上面。

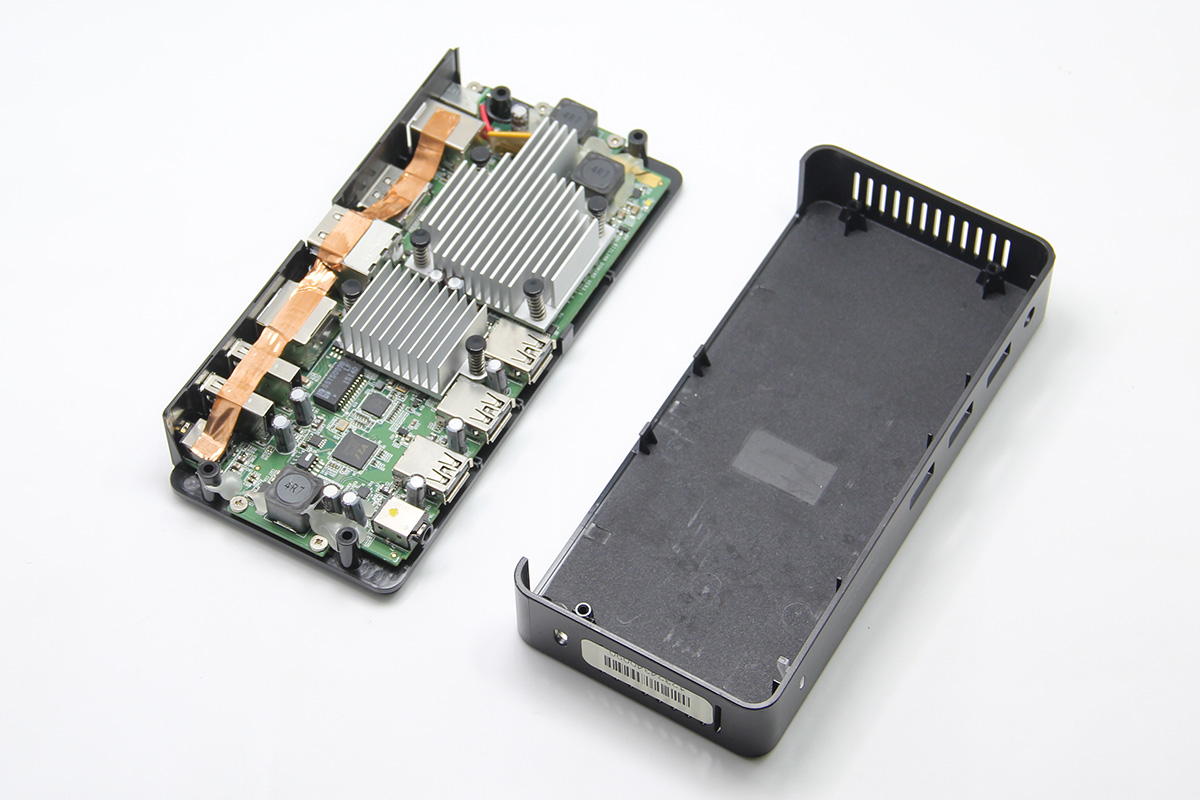

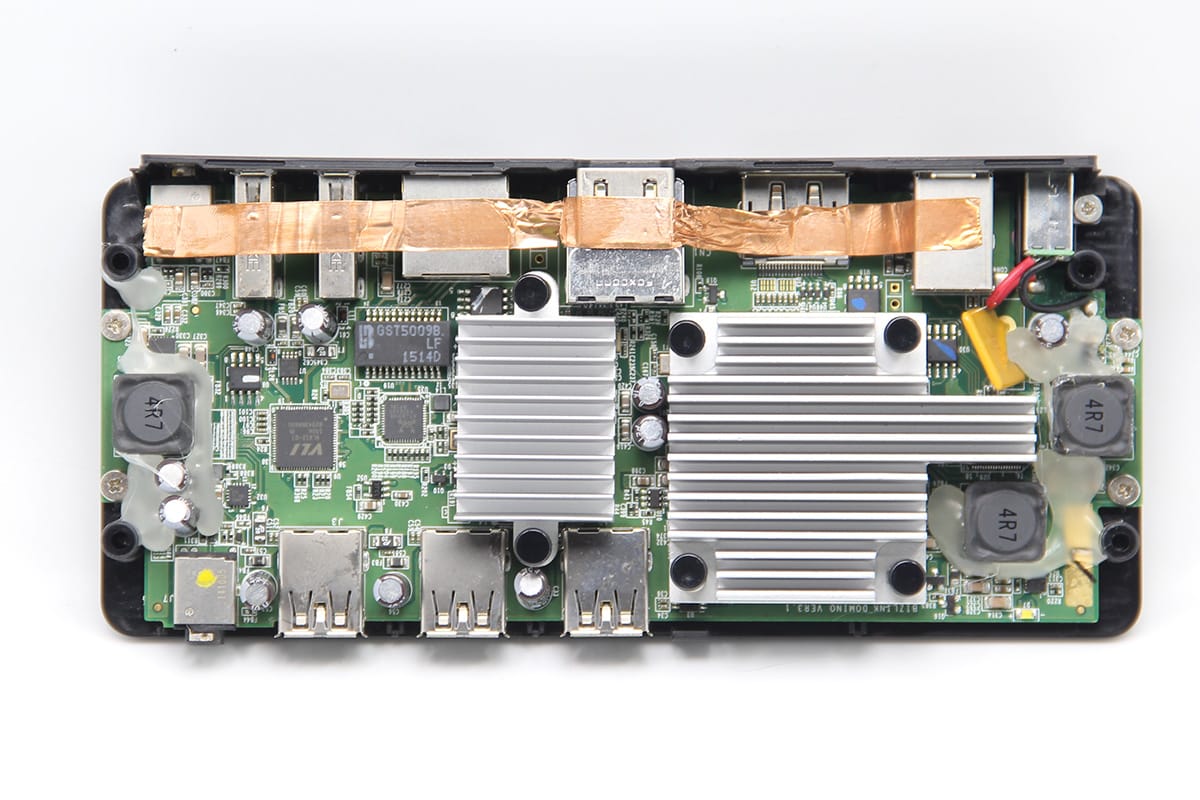

拆解图:拆下上盖后,映入眼帘的是2个铝的散热片。

拆解图:拆下上盖后,映入眼帘的是2个铝的散热片。

拆掉底盖。

内部主板实拍

拆掉2个散热片,看到底部有2个显存,有2个显示芯片。

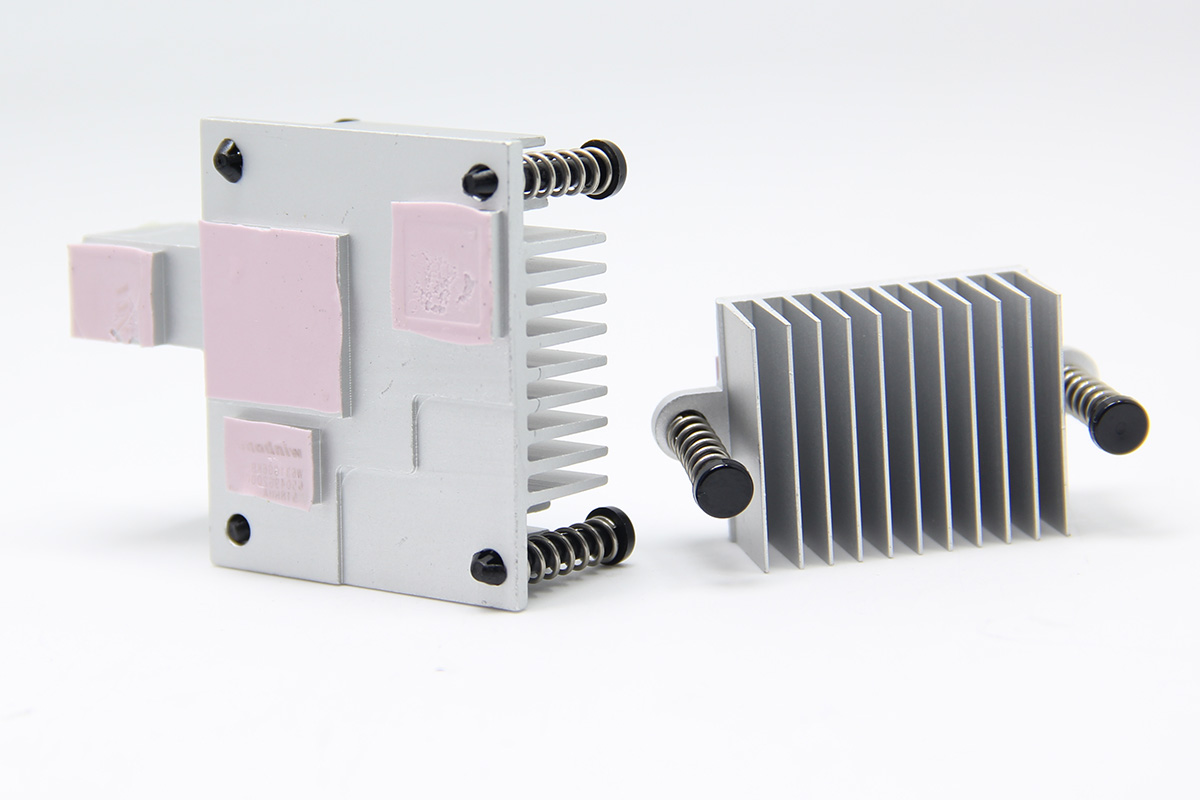

2个纯铝散热片

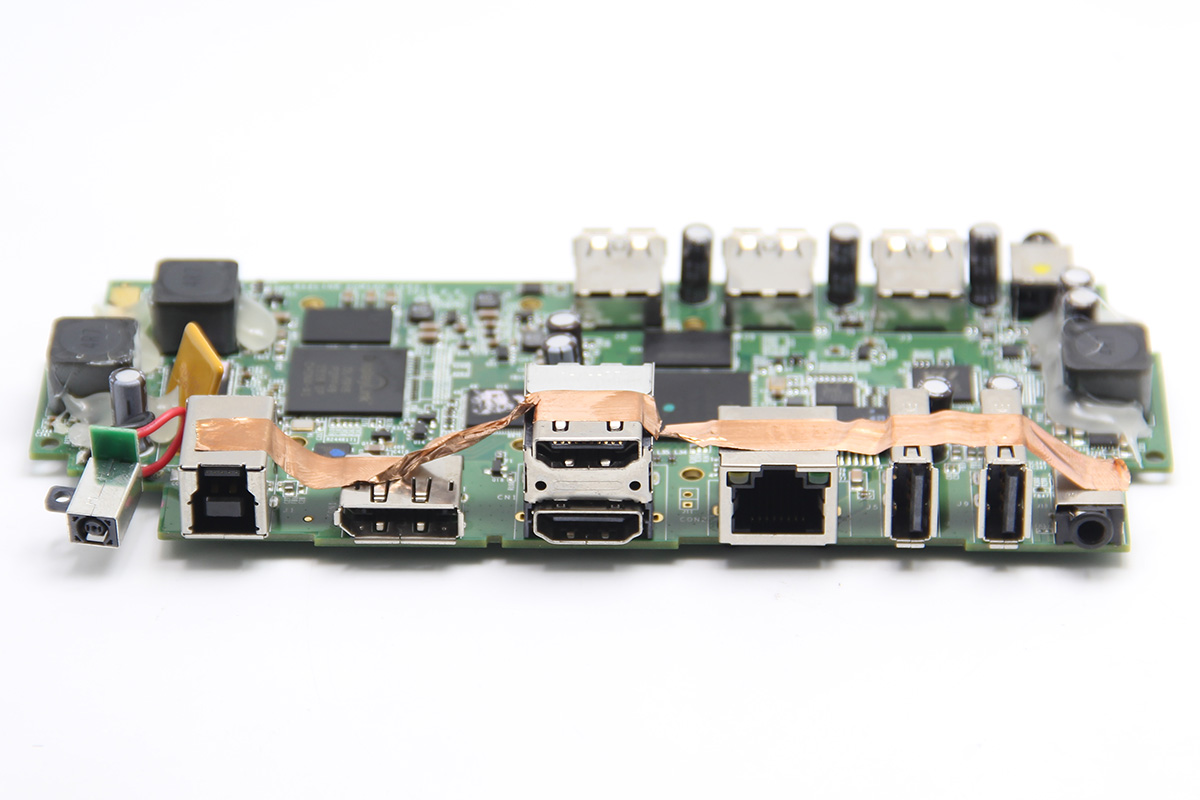

内部主板背面接口图。

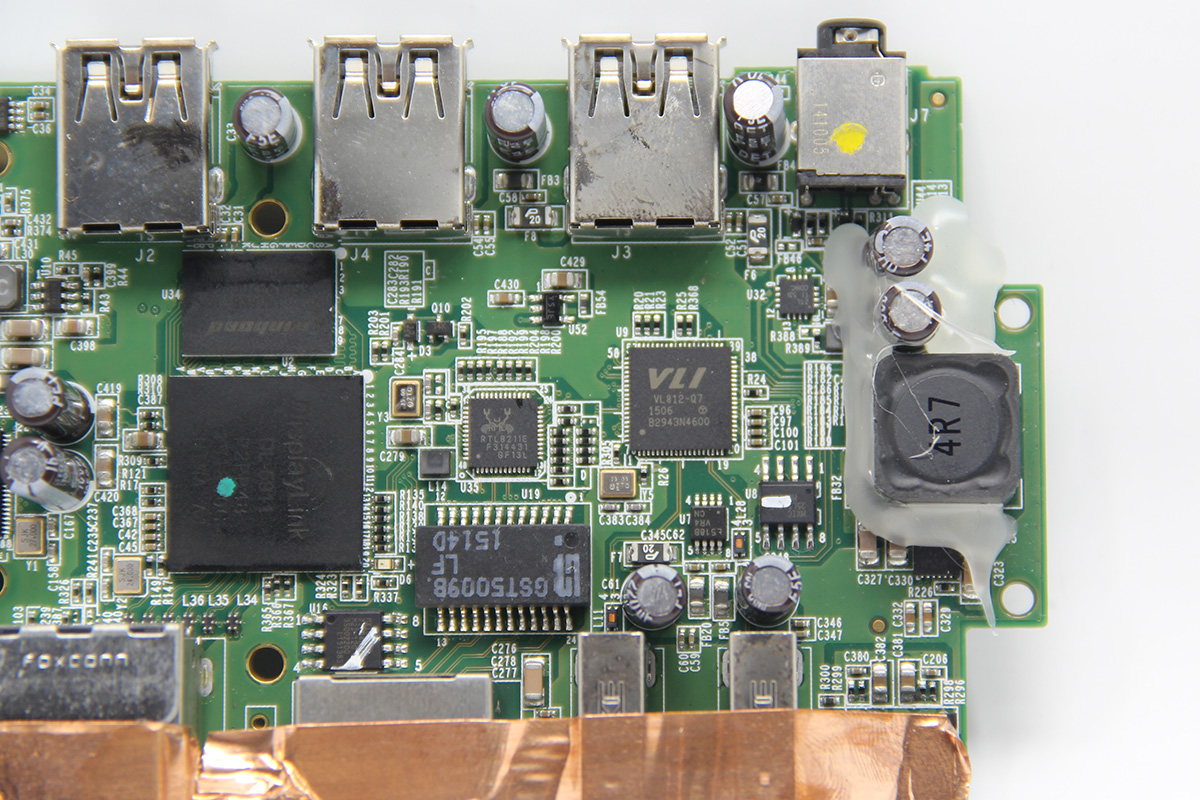

采用的是vli的usb3.0颗粒,及小螃蟹的声卡。

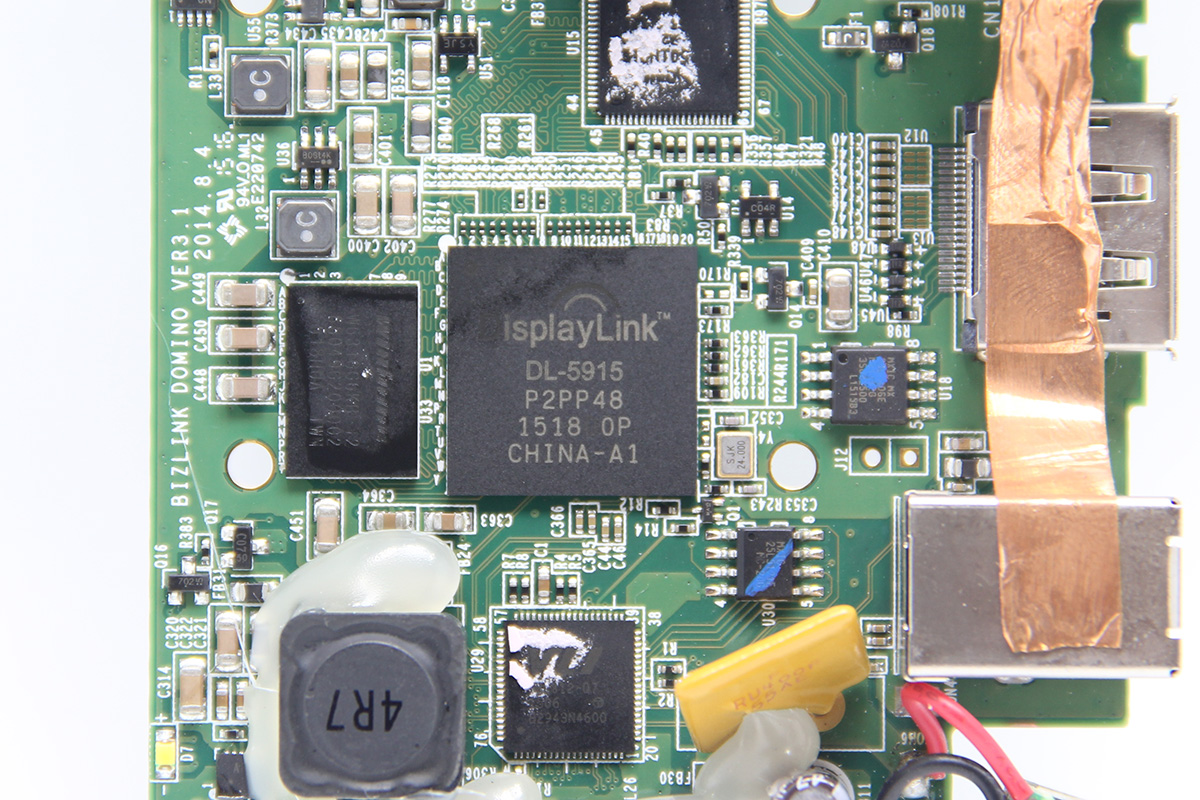

此扩展支持4k,做的确实也不错,采用了2个displaylink芯片。 其中这颗为dl-5915.

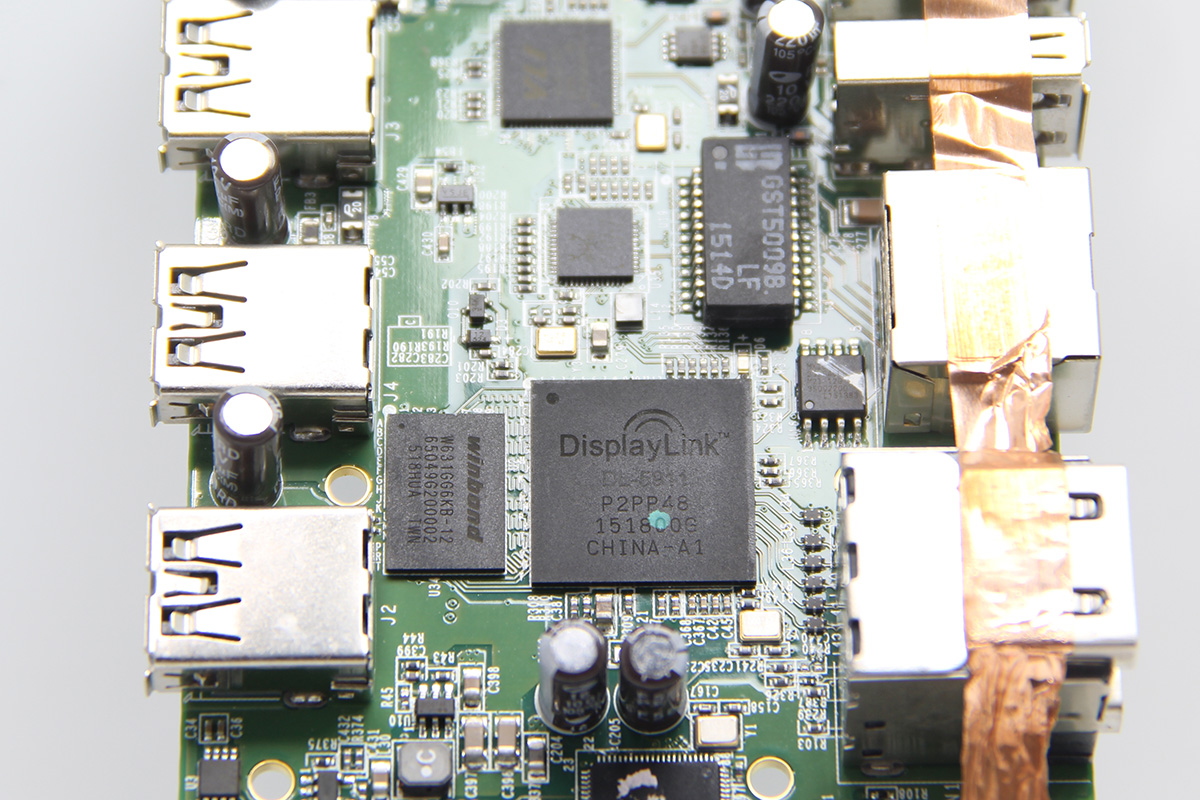

另一颗displaylink芯片颗粒为:dl-5911

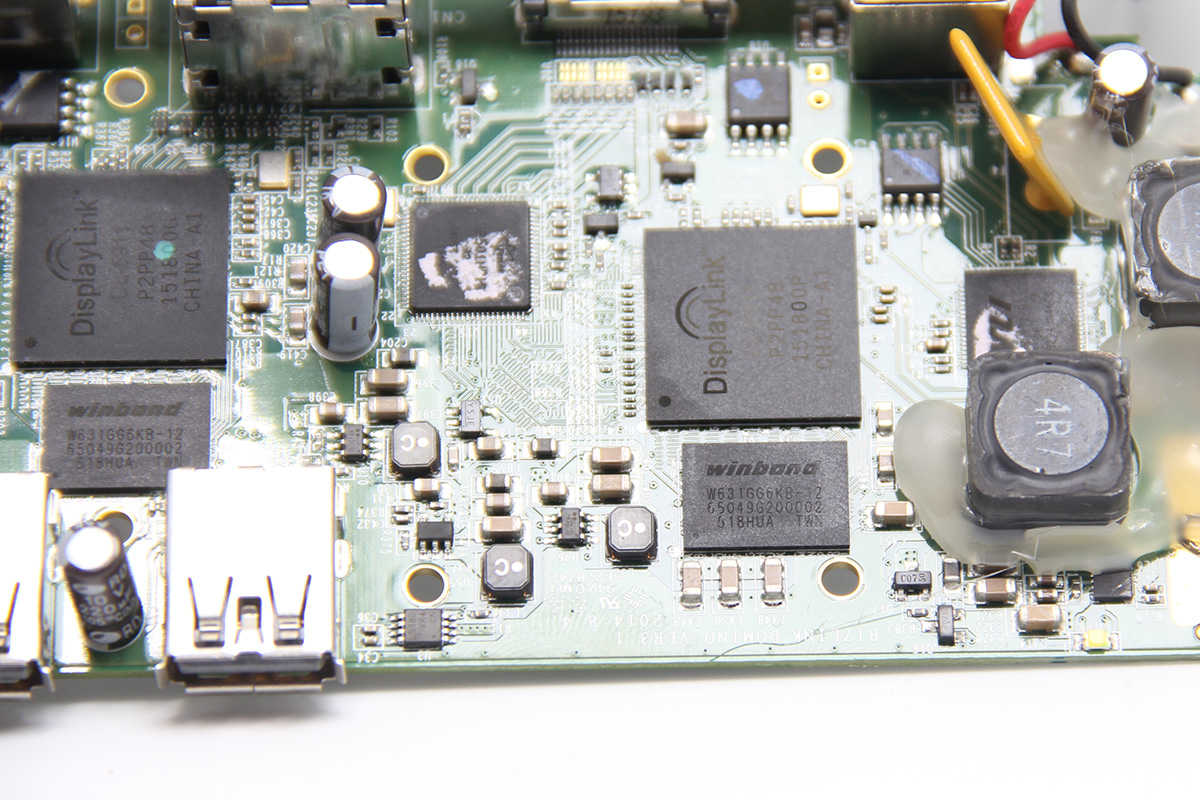

采用了2个winband显存颗粒。此颗粒为1G内存,2颗就是2G,ddr3 800频率。

觉得此文章有意思请转载:原装3C网-老虎的博客 » 原装戴尔 DELL D3100 win 扩展坞 USB3.0兼容平板/笔记本/端口复制器4K高清
赞(4)

评论16

  • 昵称 (必填)
  • 邮箱 (必填)
  • 网址
  1. #0
    头像
    电源坏了,还能单买么
    老白2020-10-03 1:38:30回复
    • 奋斗中的老虎
      可以的。 联系我就好了,不过这种笔记本的电源很少坏,建议先用万用表量一下看看输出。
      奋斗中的老虎2020-10-04 16:44:58回复
  2. #0
    头像
    您好,MacBookair 安装了驱动也不能用是啥情况啊?
    tong2020-12-06 16:13:57回复
    • 奋斗中的老虎
      确认一下系统,看看是不是弄错了驱动。 如果是m1的air,那我不太清楚使用情况。
      奋斗中的老虎2020-12-06 21:46:52回复
  3. #0
    头像
    大神,macpro-os为bigsur,更新了渠道,没办法实现笔记本合屏,同时外接显示器使用,旧版本都是可以,不知道有什么解决方案吗
    十招2021-01-20 14:12:43回复
    • 奋斗中的老虎
      你使用了最新的驱动,可能会导致这个问题的出现。 你用此链接里的,11.0.1的这个版本试试。
      奋斗中的老虎2021-01-20 18:22:54回复
      • 头像
        试过了,还是不行,估计需要等驱动更新了
        十招2021-01-21 10:11:50回复
        • 奋斗中的老虎
          我又更新了一个驱动,你试试这个看看。
          奋斗中的老虎2021-01-21 11:21:33回复
        • 奋斗中的老虎
          11的系统,是在节能里,有调节盒盖不待机的功能。 你这里看看是否有调节好
          奋斗中的老虎2021-01-21 11:22:48回复
  4. #0
    头像
    可以为电脑供电吗?
    chenyaj2021-04-07 17:03:33回复
    • 奋斗中的老虎
      D3100不能给电脑供电。
      奋斗中的老虎2021-04-07 17:18:54回复
  5. #0
    头像
    mac12.1的系统能用吗?
    cf6862022-03-13 17:47:21回复
    • 奋斗中的老虎
      可以用。
      奋斗中的老虎2022-03-17 23:38:49回复
  6. #0
    头像
    打扰老板!外壳怎么拆下来?感觉里面积攒灰尘太多,显得不稳定,外接的显示器出现屏幕闪动现象,影响使用。原以为是主机的USB口问题,换了一台机器,还是一个球样。对了,两台笔记本都是惠普的。
    冬日2022-12-14 15:30:12回复
    • 奋斗中的老虎
      出现闪烁现象,不一定是里面灰尘的问题。 拆外壳的话,底部防滑垫下面有4颗螺丝,拆下来后,就可以打开了。
      奋斗中的老虎2022-12-14 15:34:27回复
      • 头像
        收到!多谢老板了!!
        冬日2023-08-24 18:12:29回复
