描述

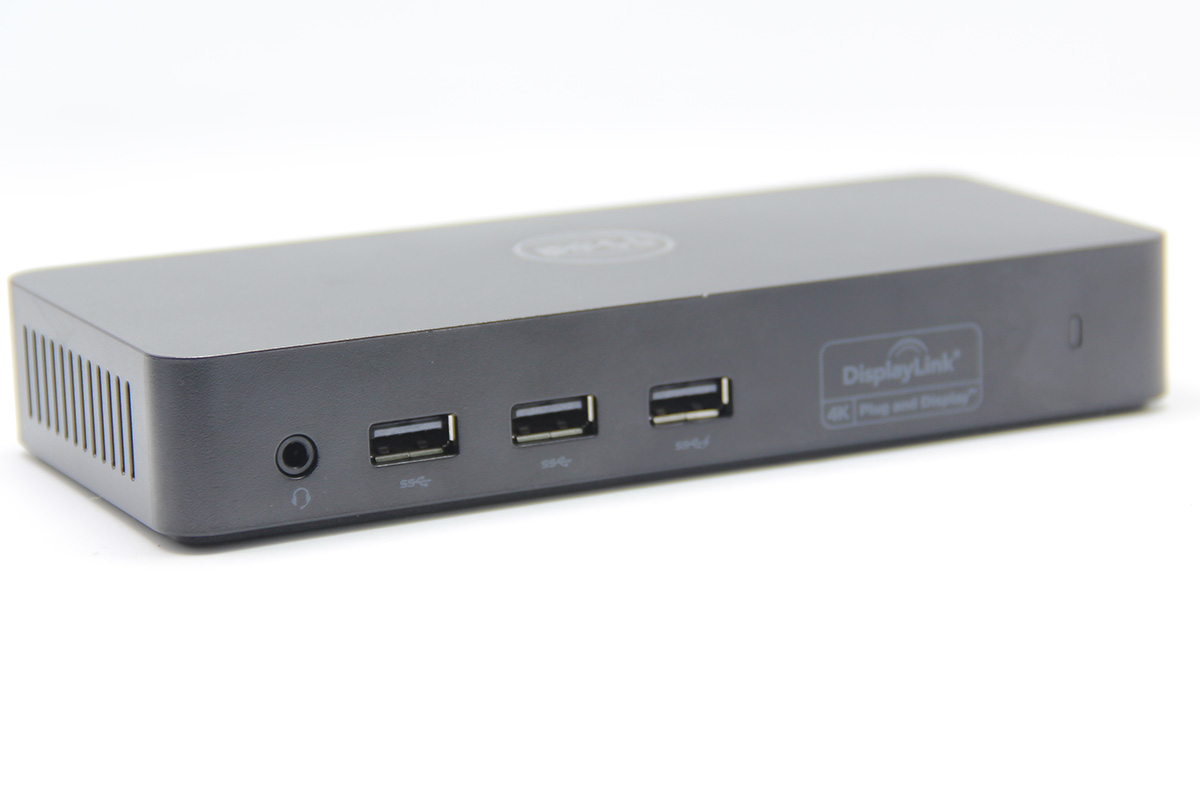

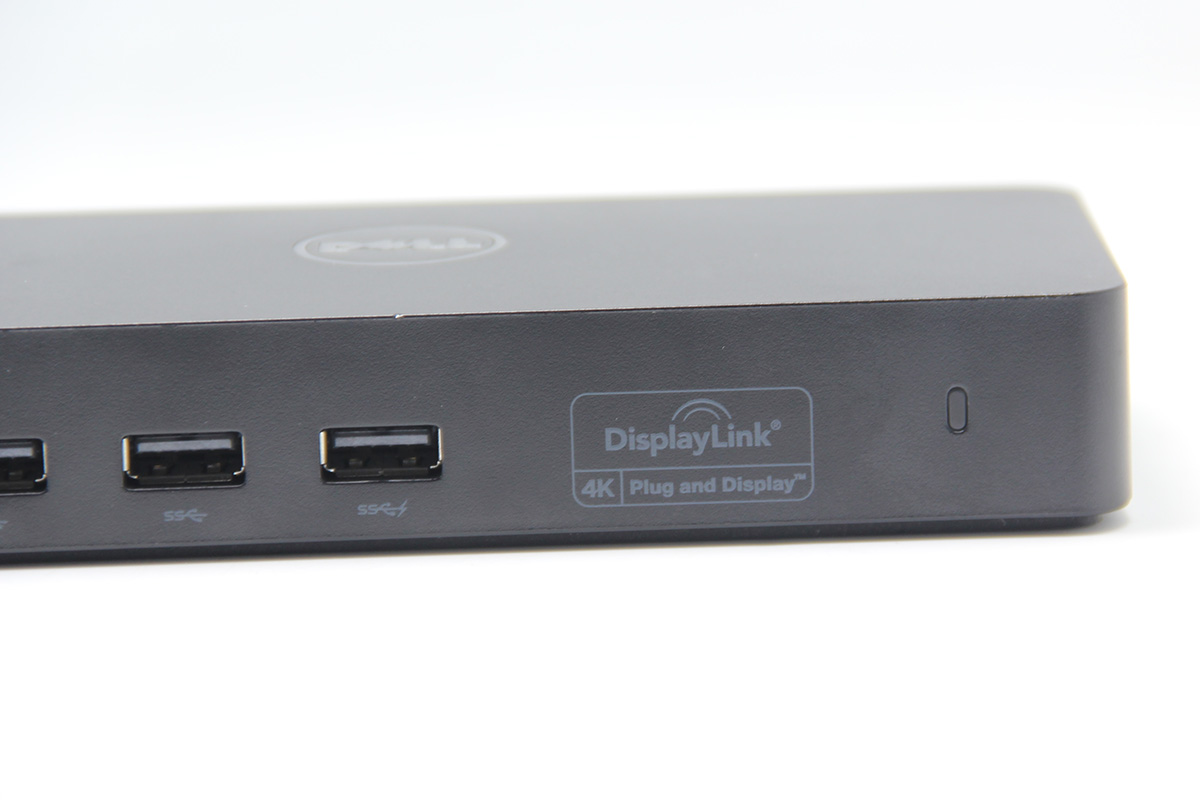

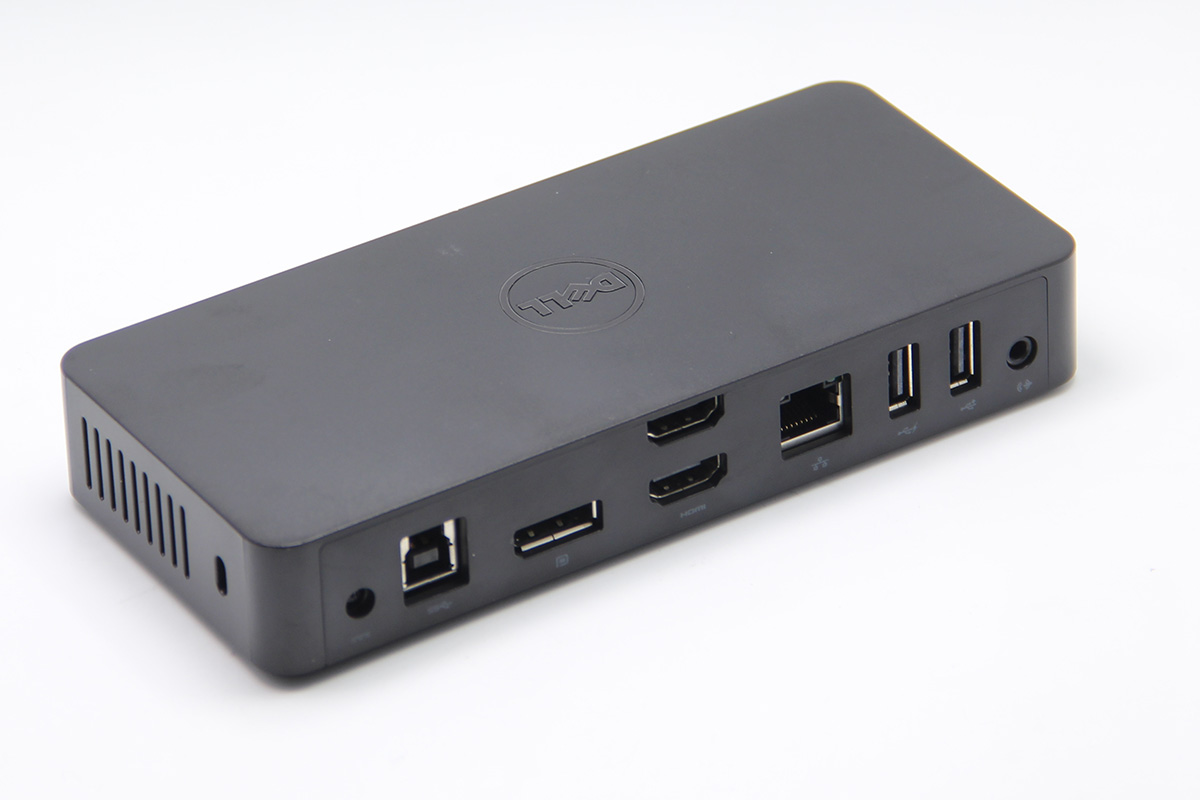

本扩展坞为原装非全新DELL D3100扩展坞 端口复制器 图片都是实拍图， 大体看一下描述里的图片吧。
驱动下载 http://www.dell.com/support/home/cn/zh/cnbsd1/Drivers/DriversDetails?driverId=1W2F3
http://www.dell.com/support/home/cn/zh/cndhs1/product-support/product/dell-usb3-dock-3100/drivers
1、可通过一根电缆将您的笔记本电脑连接到多达三台显示器、多种外部设备以及互联网；2、支持一个超高清4K显示器和两个全高清显示器；3、利用USB 3.0进行高速数据传输；4、具备LAN唤醒和PXE引导（在部分平台上支持）功能，是企业环境的理想选择。具有集成电缆锁插槽，便于将坞站固定到桌面或工作站；
将笔记本电脑轻松连接到超高清4K显示器、全高清显示器和其他外部设备
戴尔坞站 – USB 3.0可通过一根电缆将您的笔记本电脑连接到多达三台显示器、多种外部设备以及互联网。借助该设备，您可以方便地扩展便携式PC的功能，并定制您的台式机计算环境。此款外形时尚、体积小巧的坞站拥有高速连接能力并支持超高清4K显示器，可充分提高工作效率并提供丰富的娱乐选项。此USB 3.0通用坞站专为实现超高清4K分辨率而设计，兼容的PC在连接后即可显示4K分辨率的图像。
支持一个超高清4K显示器和两个全高清显示器
可一次性连接到多达三台显示器，包括一个超高清4K显示器和两个全高清显示器，从而充分扩展您的台式机。您可通过戴尔坞站将台式机连接到多达三台外接显示器，从而提高工作效率并更轻松地管理多个应用程序。
利用USB 3.0进行高速数据传输
戴尔坞站可实现互连设备间的超快数据传输。此坞站拥有三个USB 3.0端口以及两个USB 2.0端口，确保与外接硬盘、打印机和扫描仪等多种外围设备兼容。它还支持通过USB端口为外部设备充电。
借助外围设备提高工作效率
您的笔记本电脑不再受限于自带端口。只需一根电缆，戴尔坞站 – USB 3.0端口就能将您的笔记本电脑连接到打印机、扫描仪和外接硬盘等多种设备。此外，它还设有千兆以太网端口、耳机插孔和可连接外部扬声器的音频输出端口。
适合企业级应用的高级联网和安全功能
戴尔坞站 – USB 3.0具备LAN唤醒和PXE引导（在部分平台上支持）功能，是企业环境的理想选择。它还具有集成电缆锁插槽（电缆锁单独销售），便于将坞站固定到桌面或工作站。

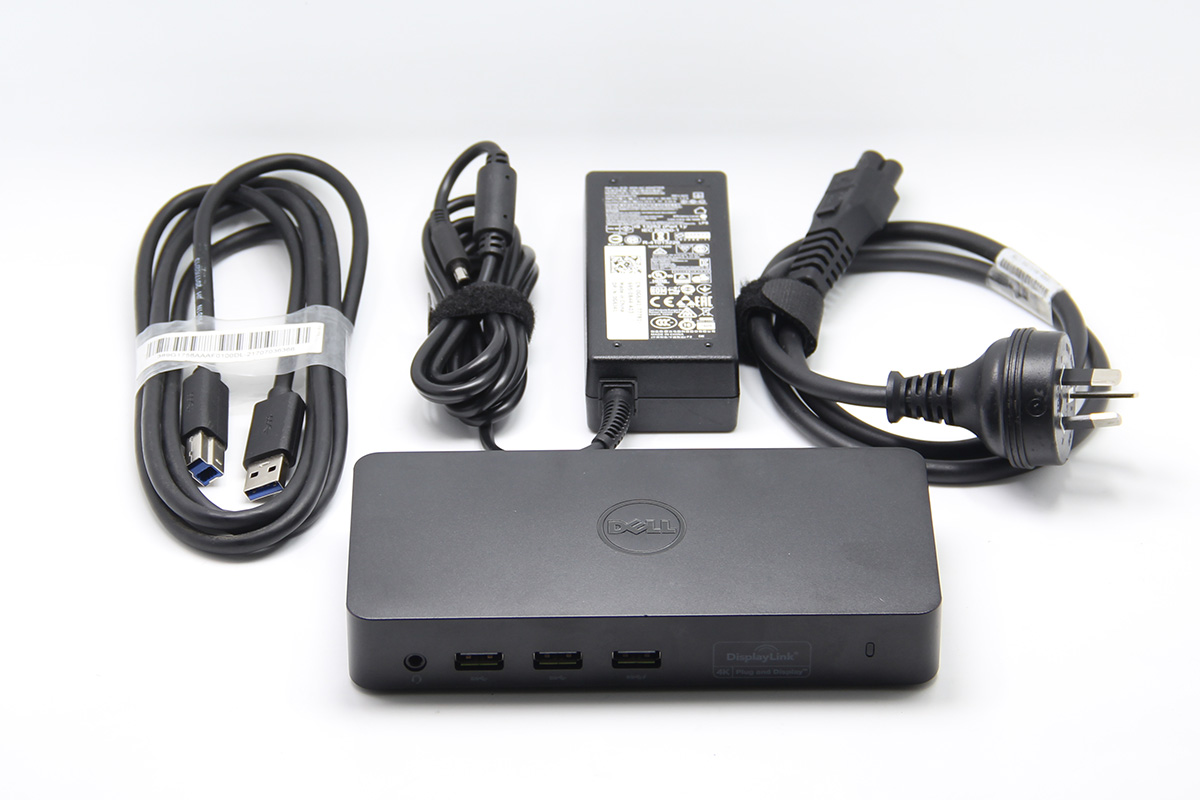

usb3.0接口的全套图片（包含扩展，USB3.0数据线，电源，电源线）

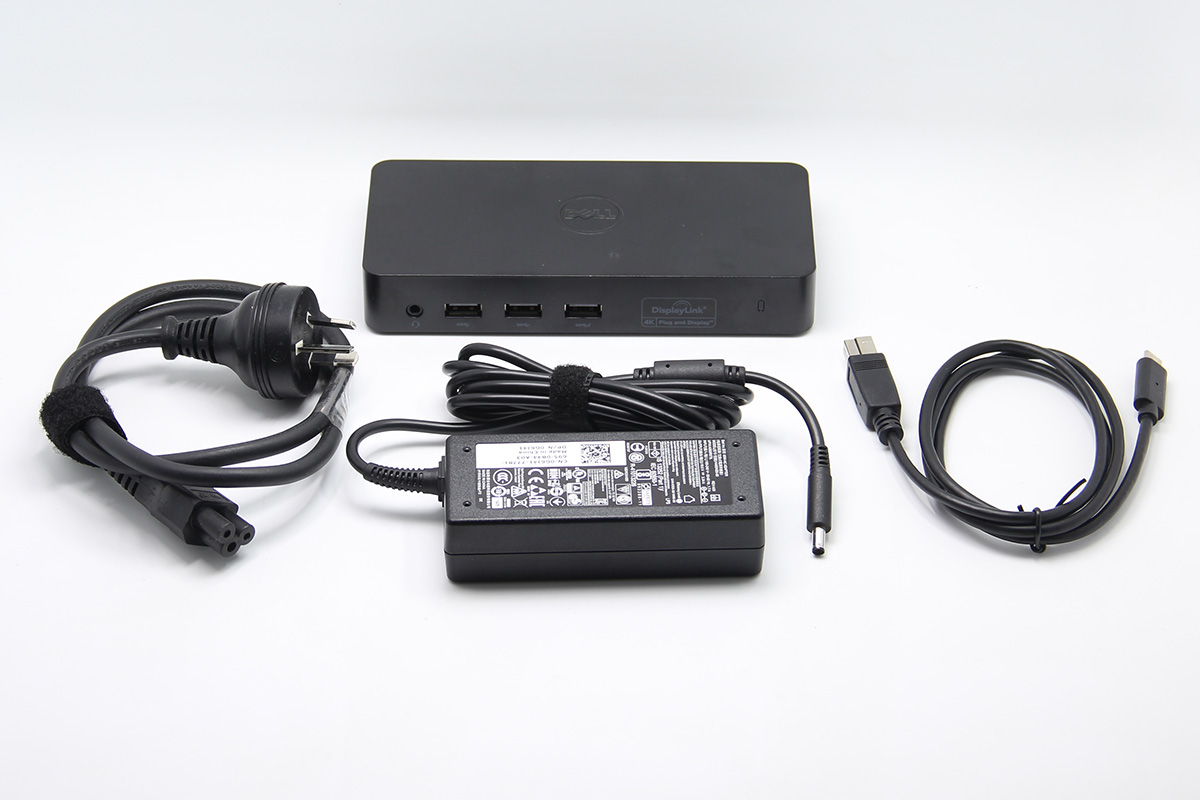

type-c接口的全套图片（包含扩展，type-c数据线，电源，电源线）请留意此接法，只是方便有type-c接口的电脑使用，并不能通过type-c接口给电脑及设备供电。 也就是说，使用此线连接的电脑，原来电脑的充电器也要接在上面。

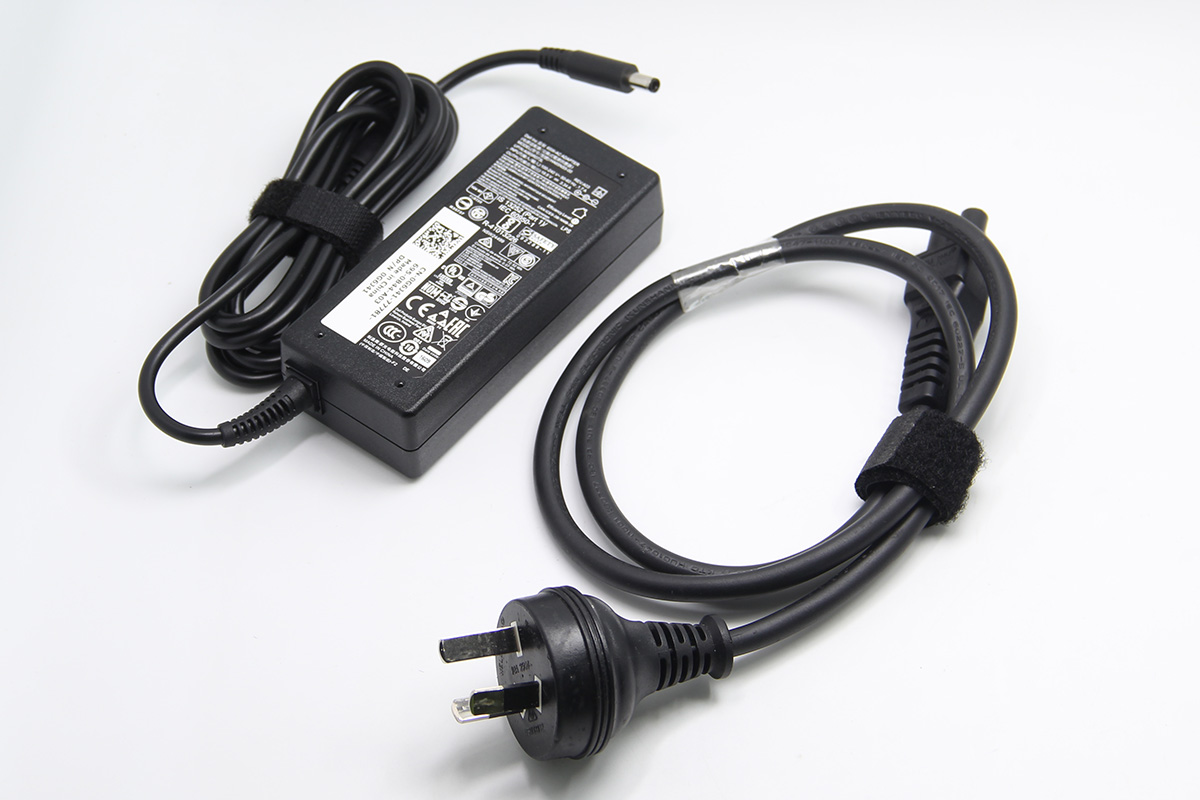

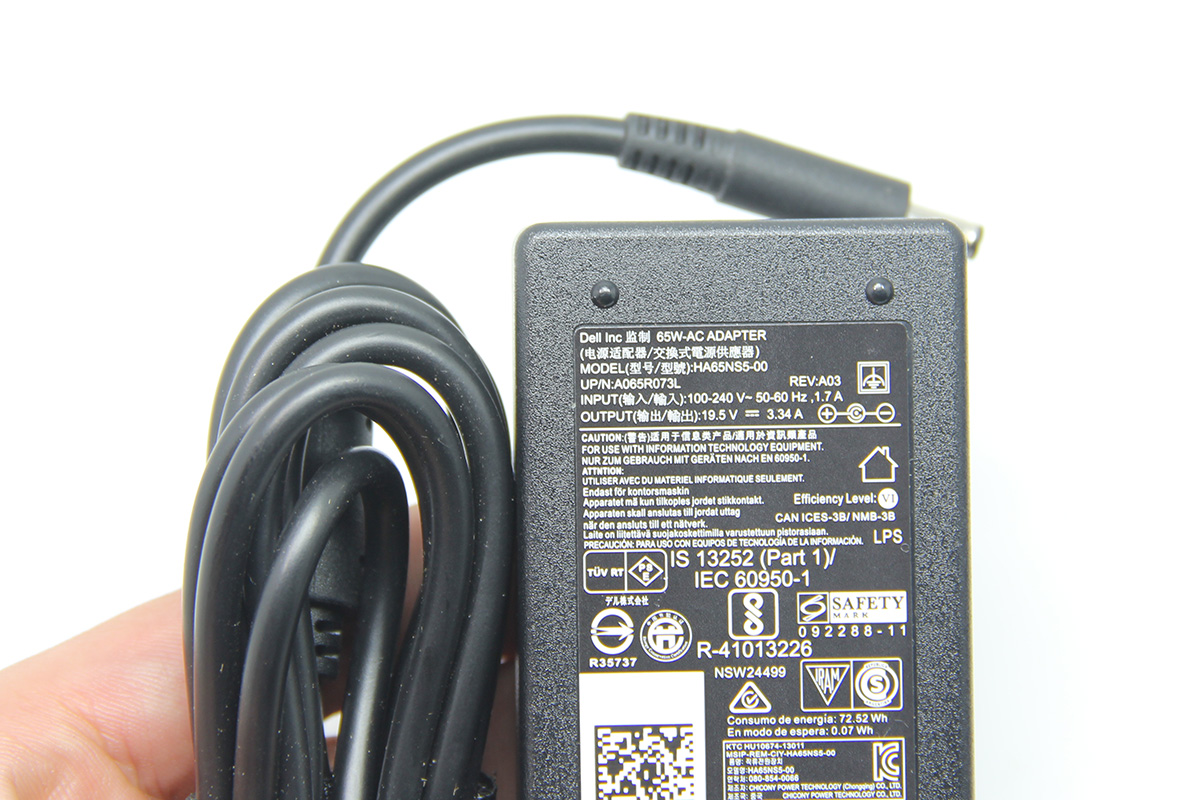

原装电源 戴尔19.5v 3.34A 配国标三插梅花电源线

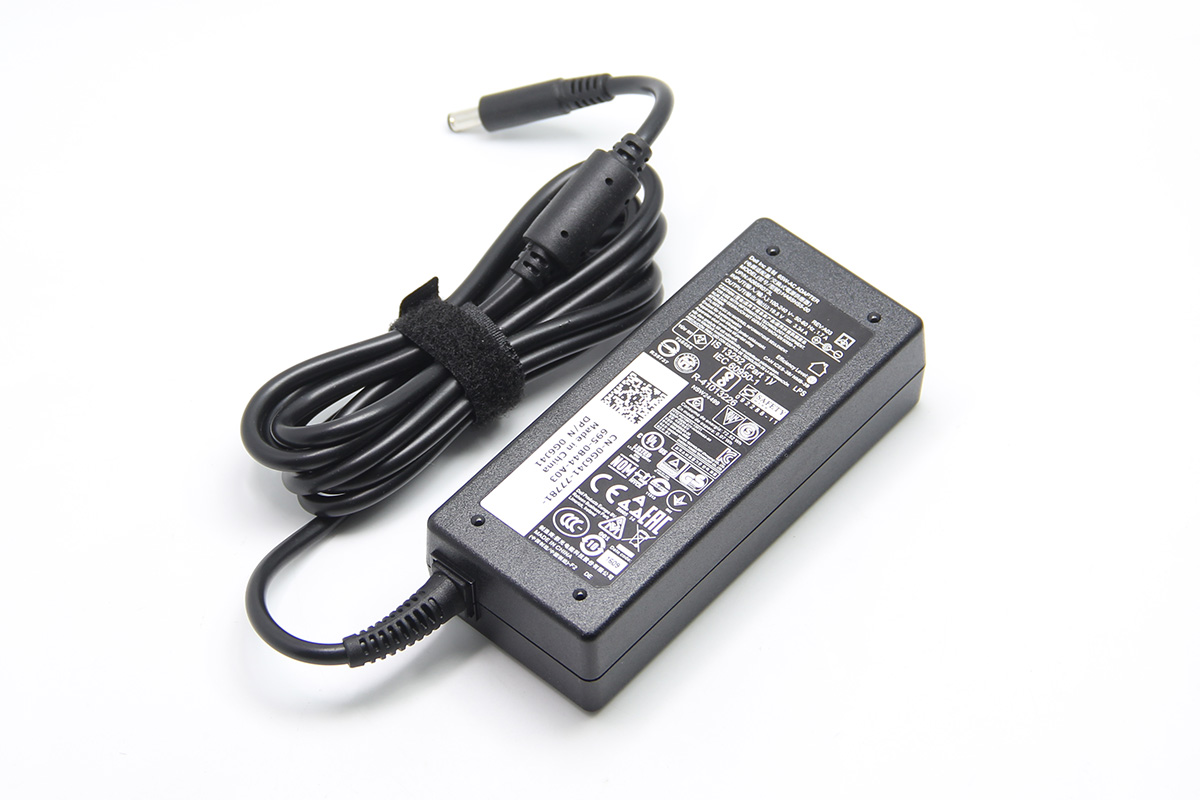

原装电源 戴尔19.5v 3.34A

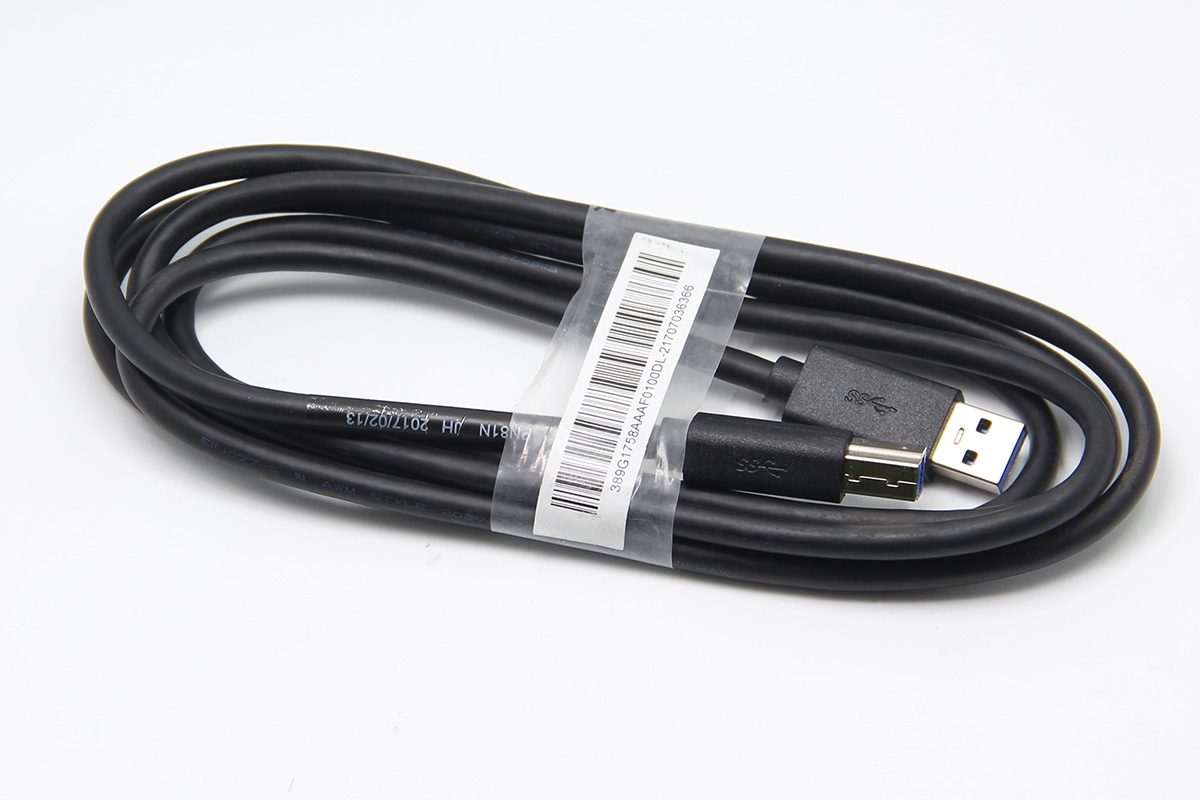

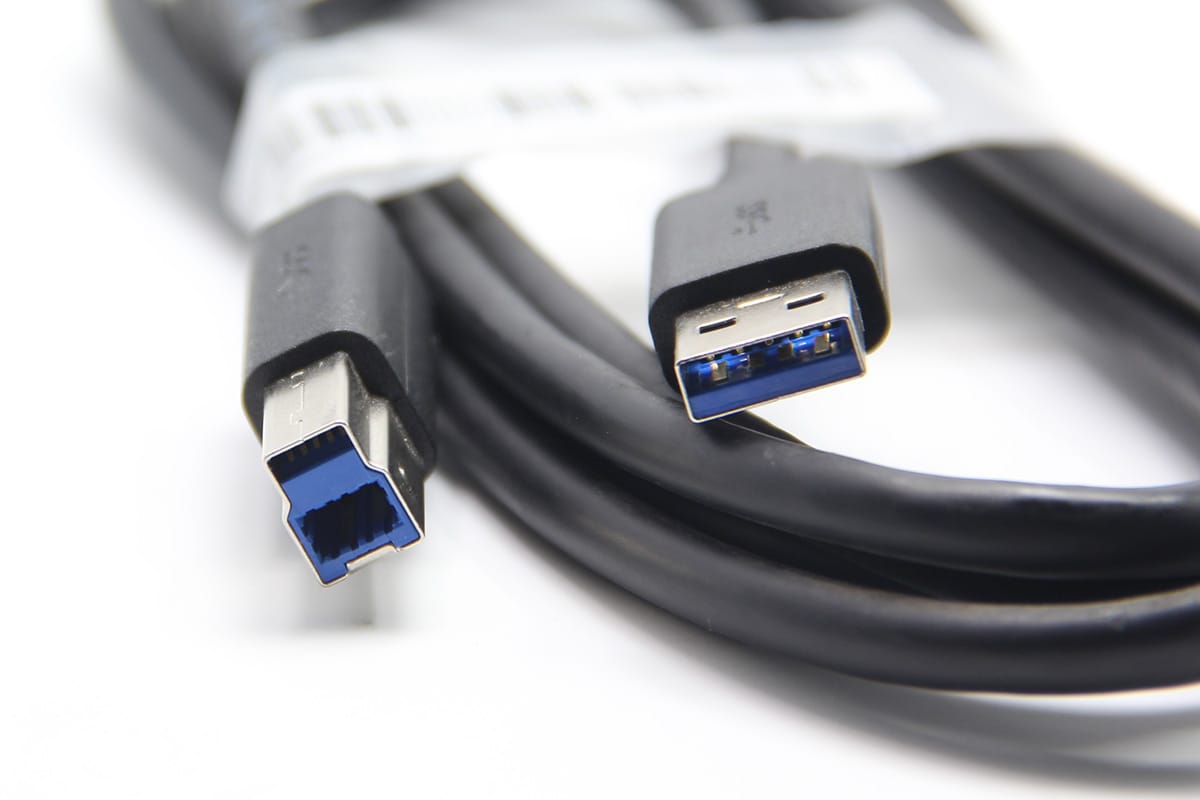

原装usb3.0数据线 A-B接口
原装usb3.0数据线 A-B接口

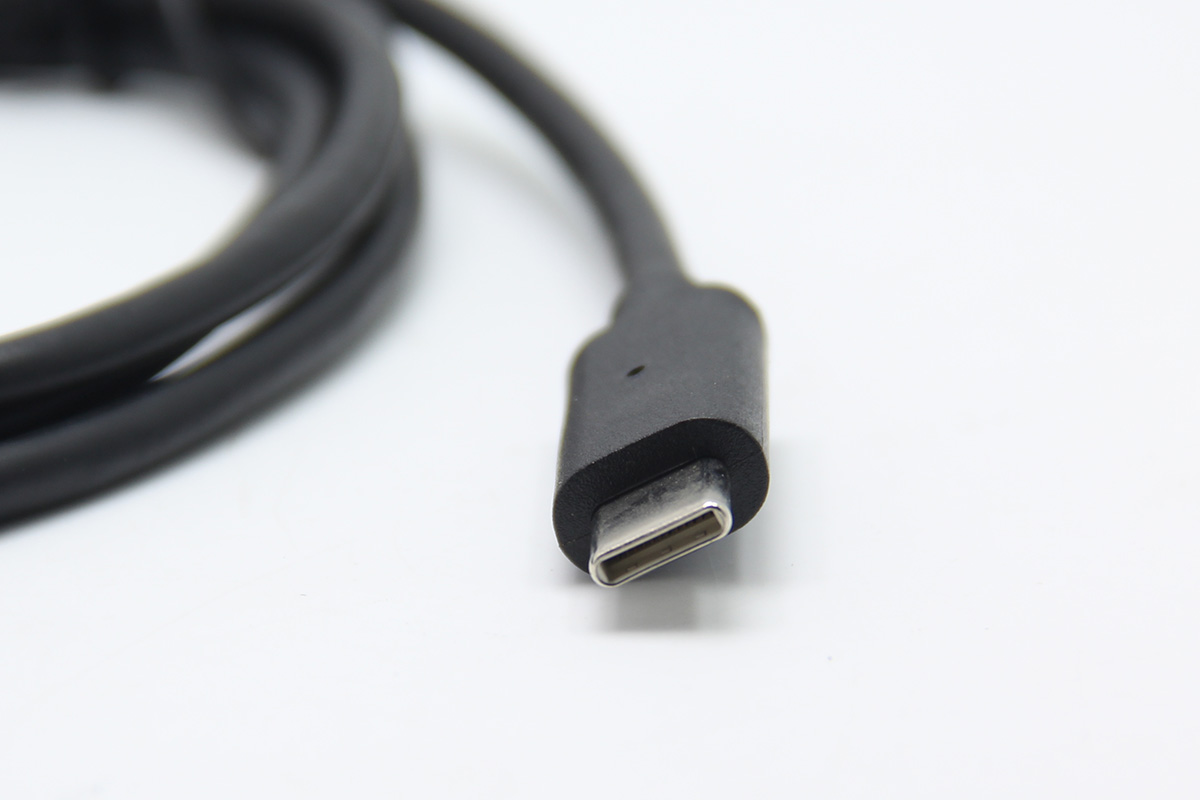

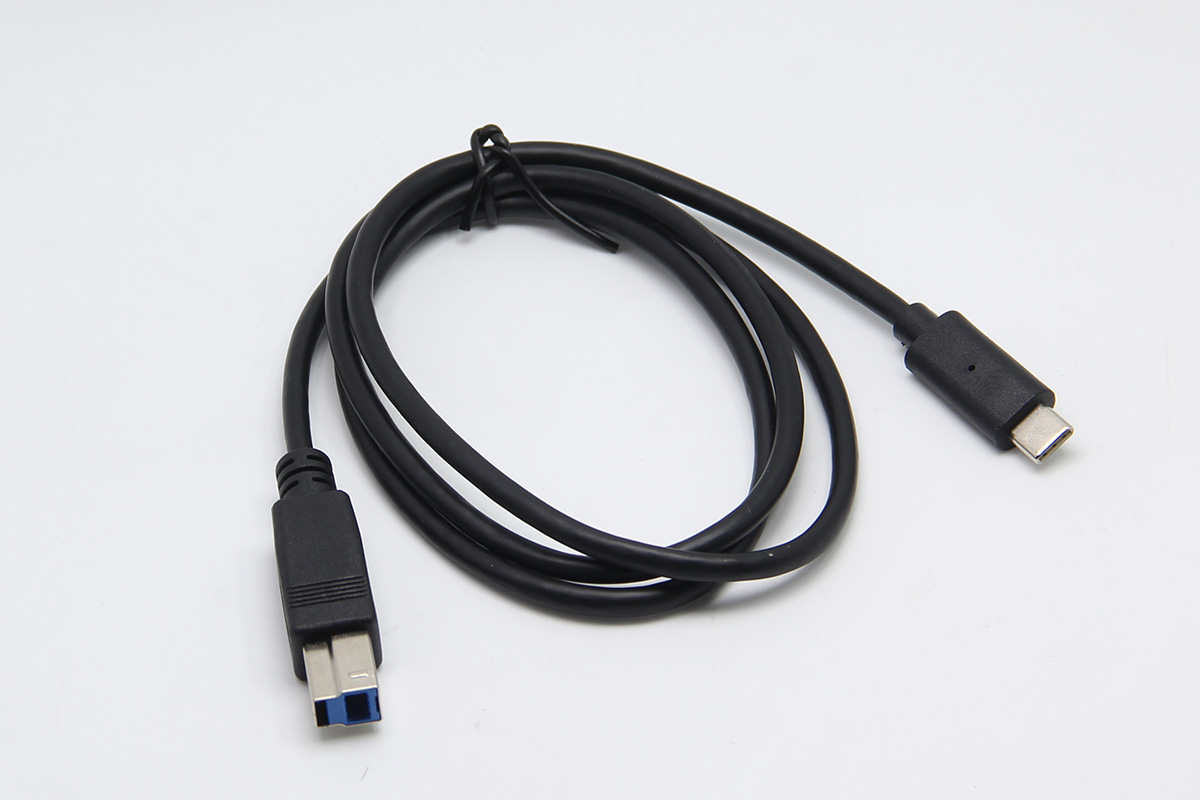

选配usb3.1 type-c数据线 ，一头为usb3.0-B型，一头为type-c。方便接type-c接口的电脑及设备。
选配usb3.1 type-c数据线 ，方便接type-c接口的电脑及设备。
原装电源 戴尔19.5v 3.34A

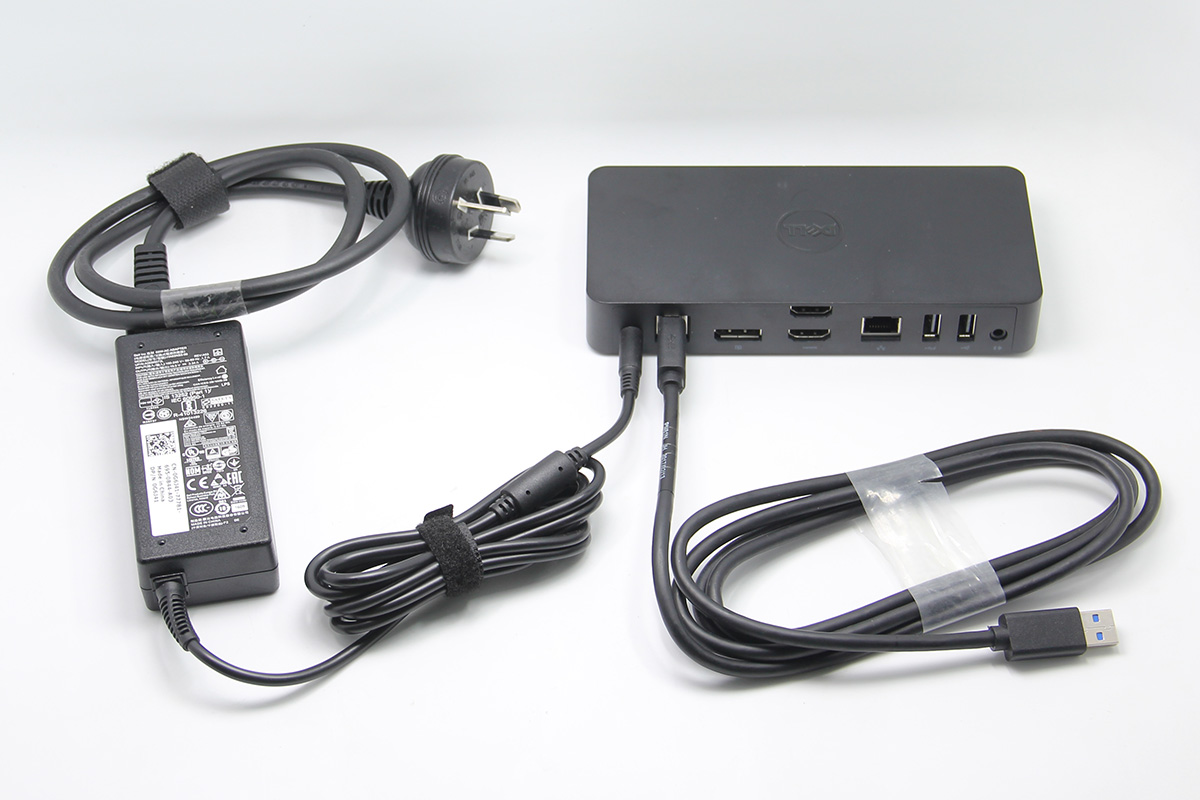

USB3.0接口的连接方法：如图，接好后。 电源插头插入电源插座，usb口插入电脑的usb接口上即可。

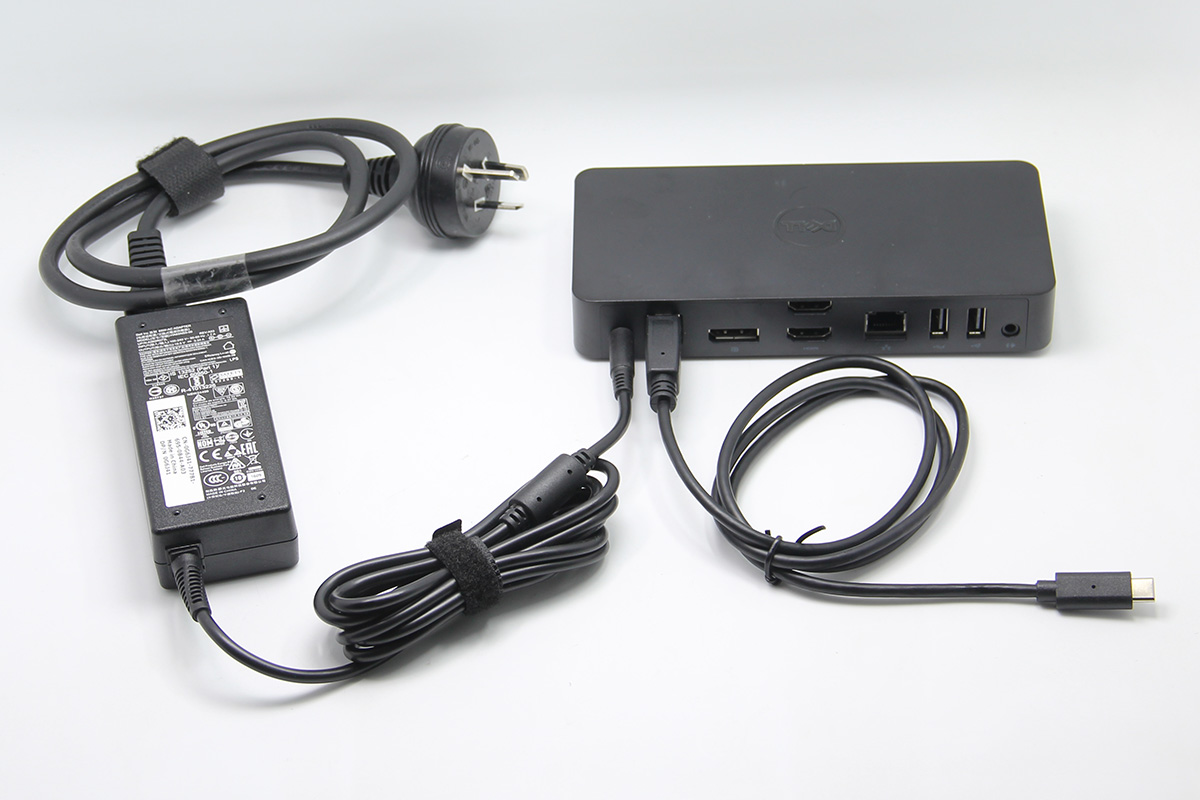

type-c接口的连接方法：如图，接好后。 电源插头插入电源插座，type-c口插入电脑的type-c接口上即可。 请留意此接法，只是方便有type-c接口的电脑使用，并不能通过type-c接口给电脑及设备供电。 也就是说，使用此线连接的电脑，原来电脑的充电器也要接在上面。

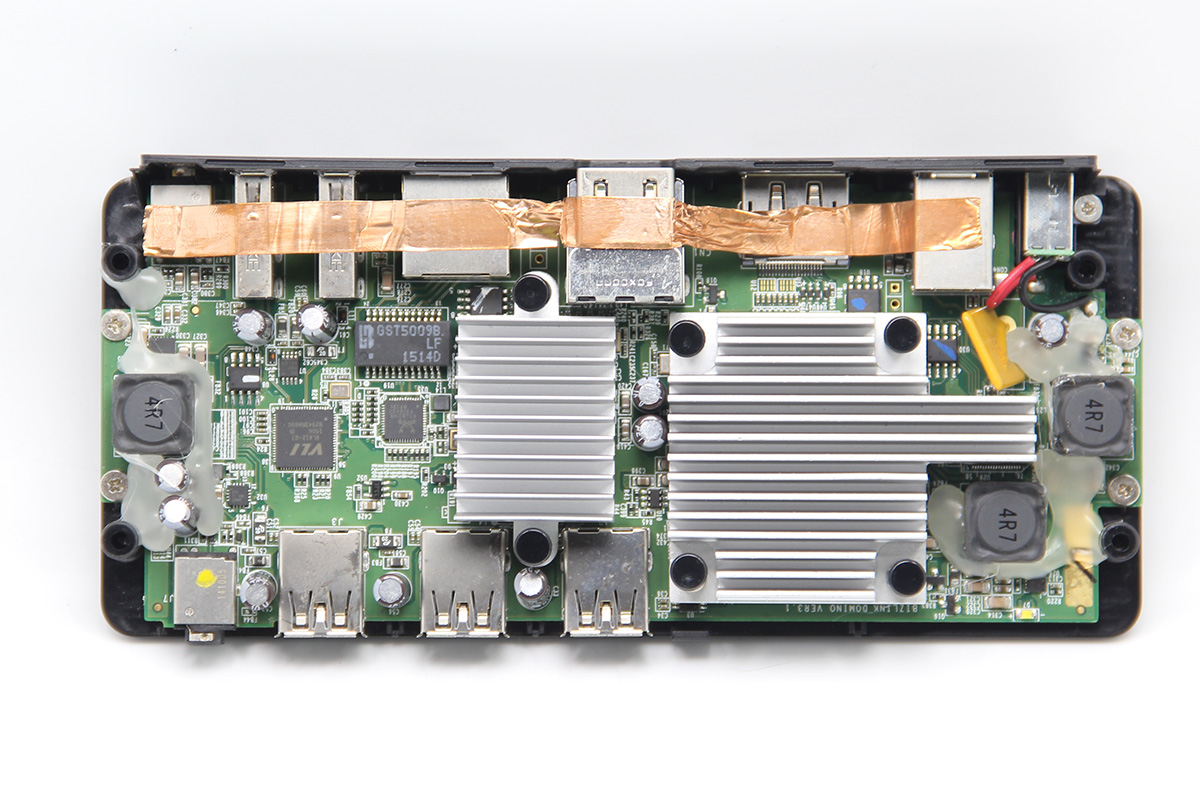

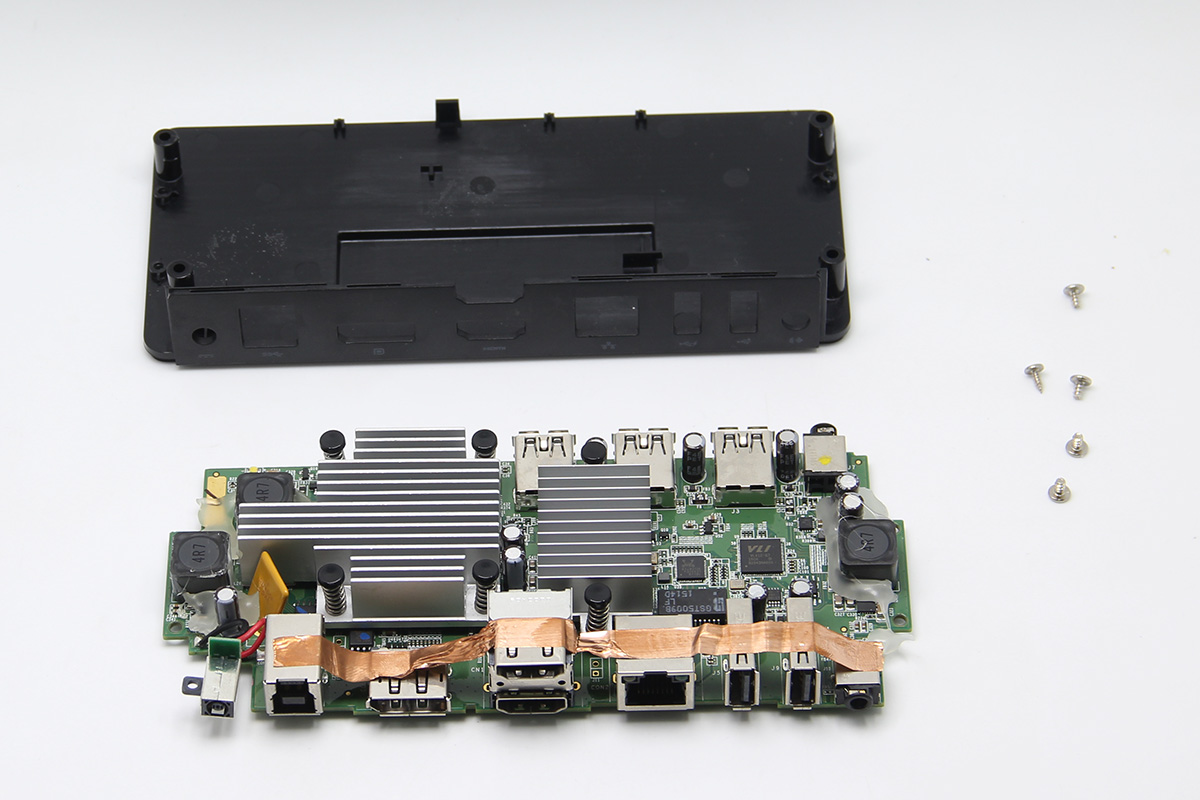

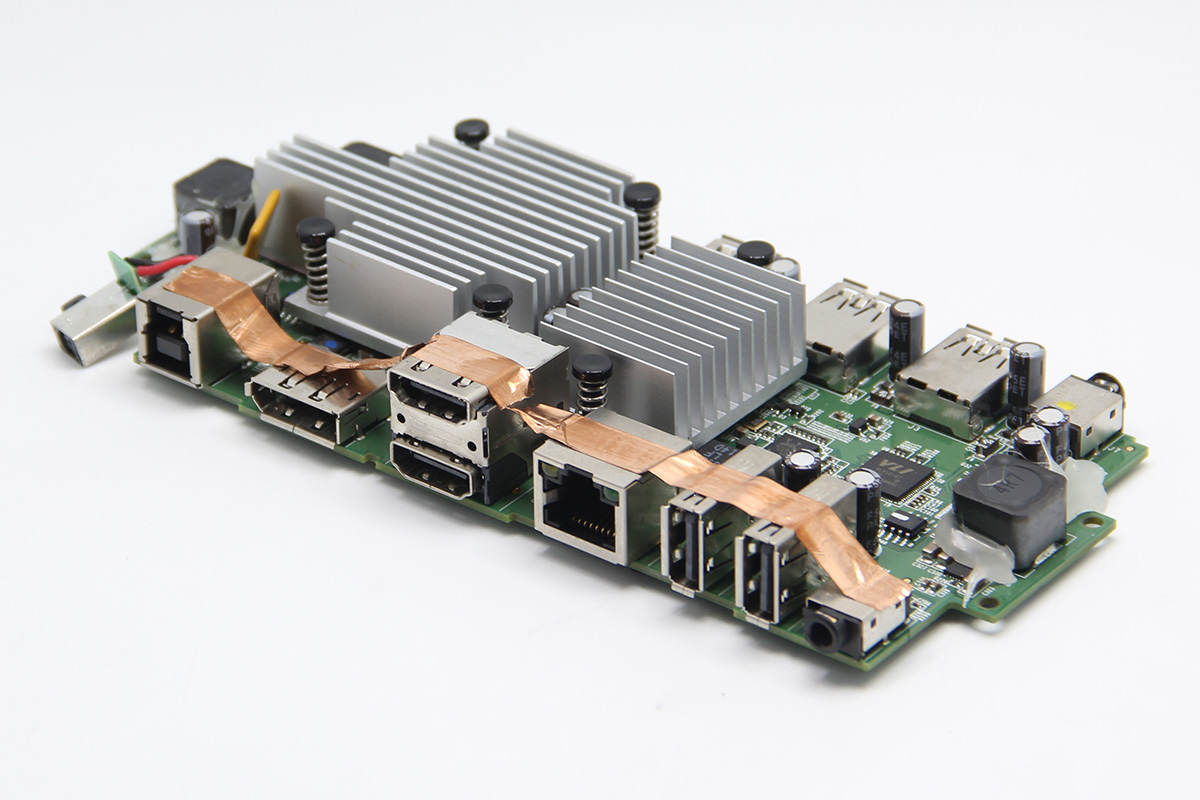

拆解图：拆下上盖后，映入眼帘的是2个铝的散热片。

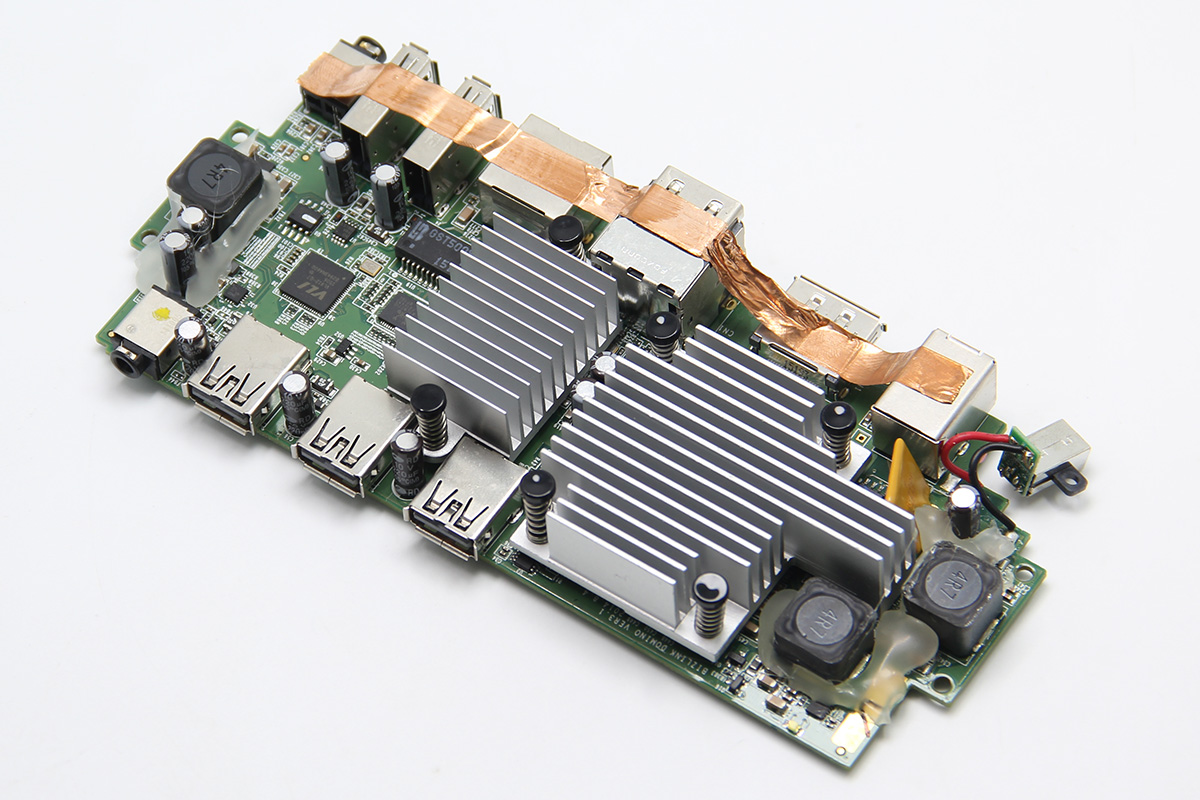

拆解图：拆下上盖后，映入眼帘的是2个铝的散热片。

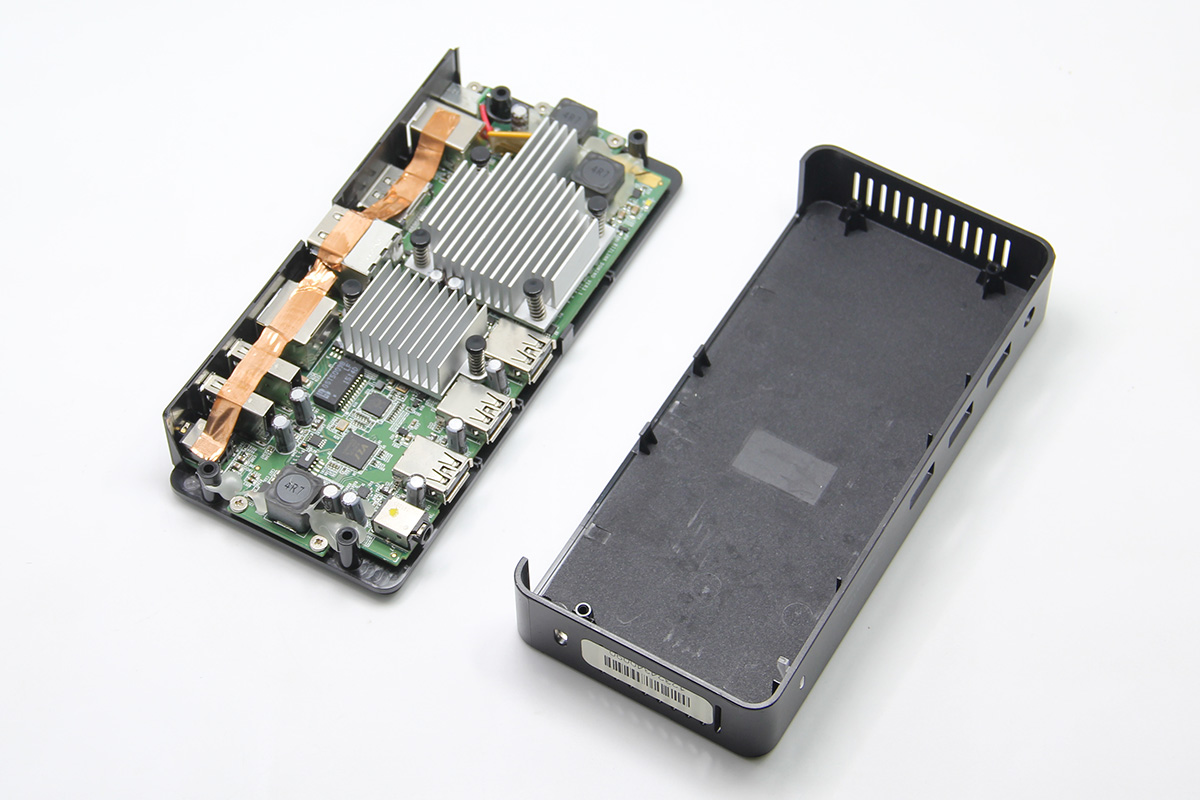

拆掉底盖。

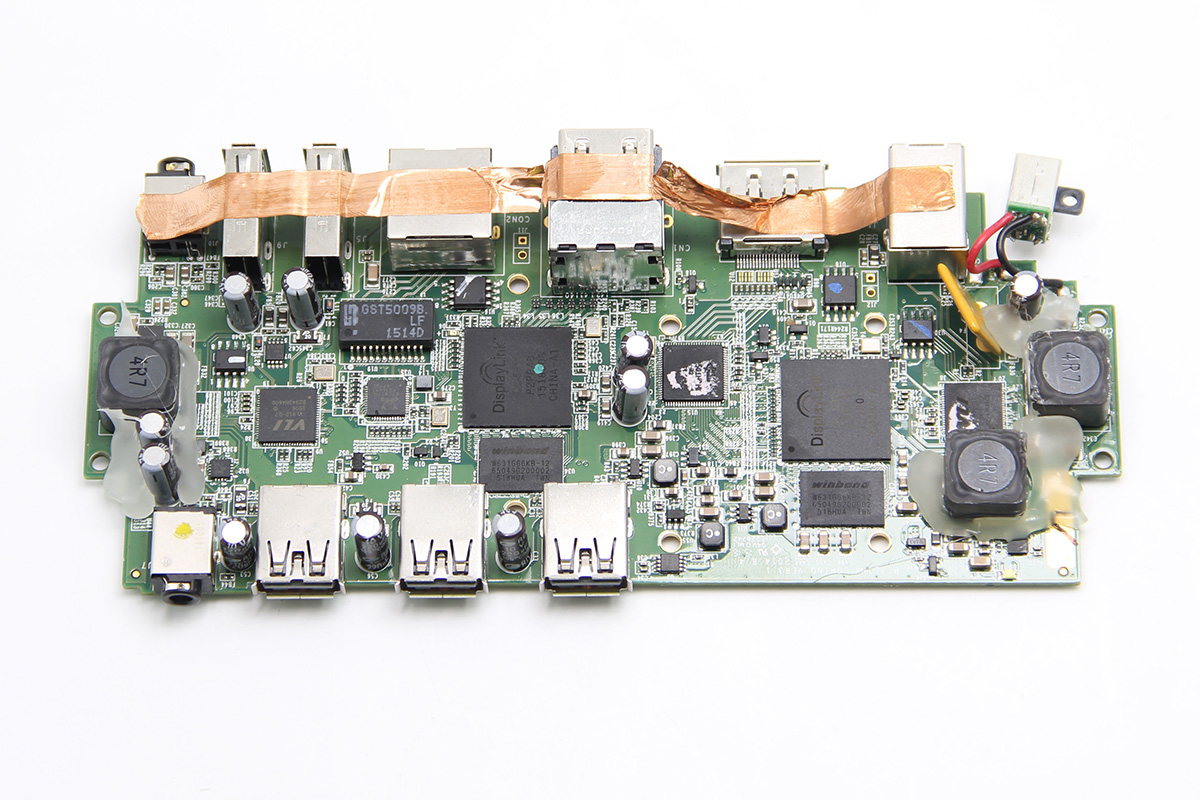

内部主板实拍

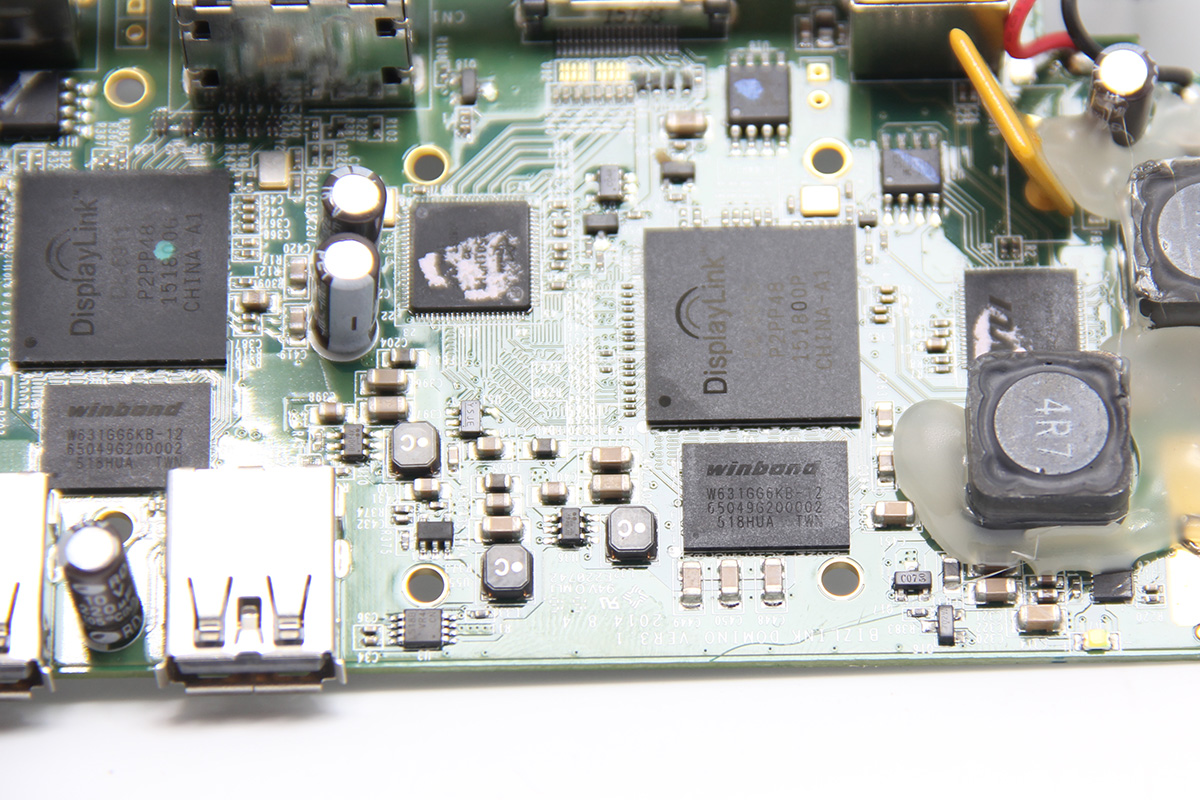

拆掉2个散热片，看到底部有2个显存，有2个显示芯片。

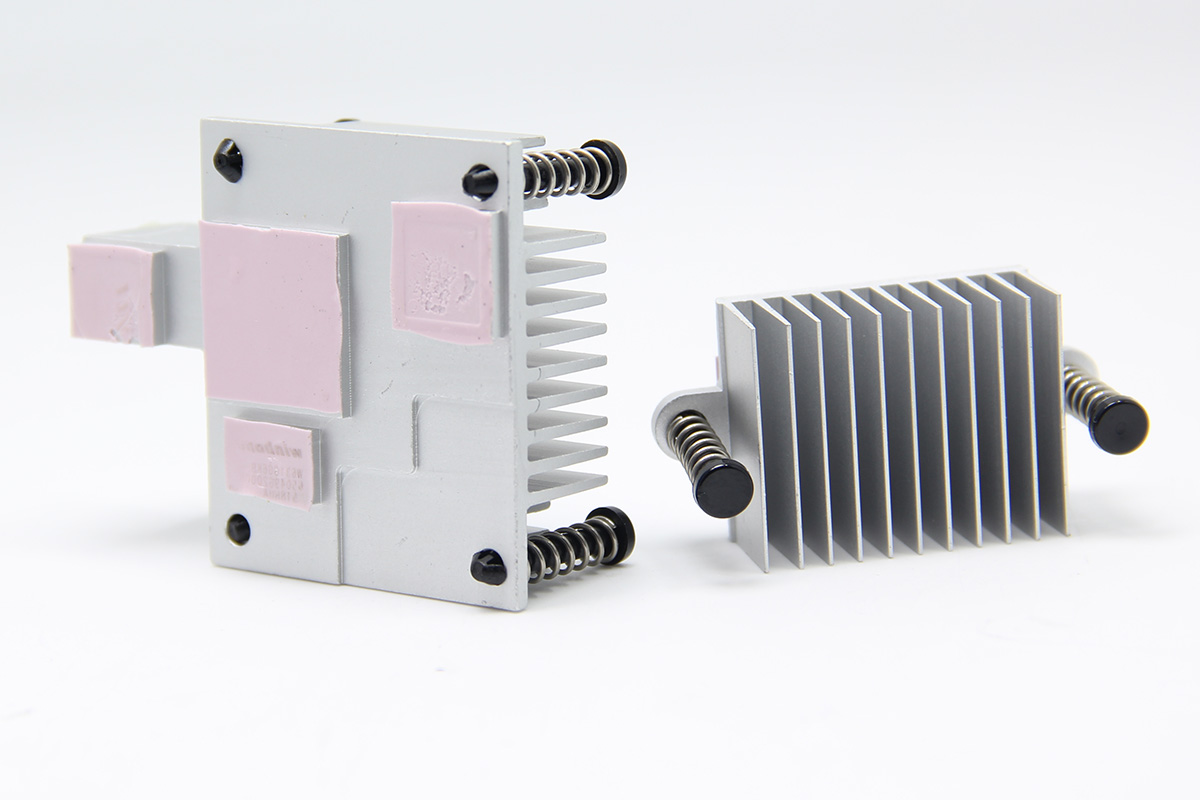

2个纯铝散热片
内部主板背面接口图。
采用的是vli的usb3.0颗粒，及小螃蟹的声卡。

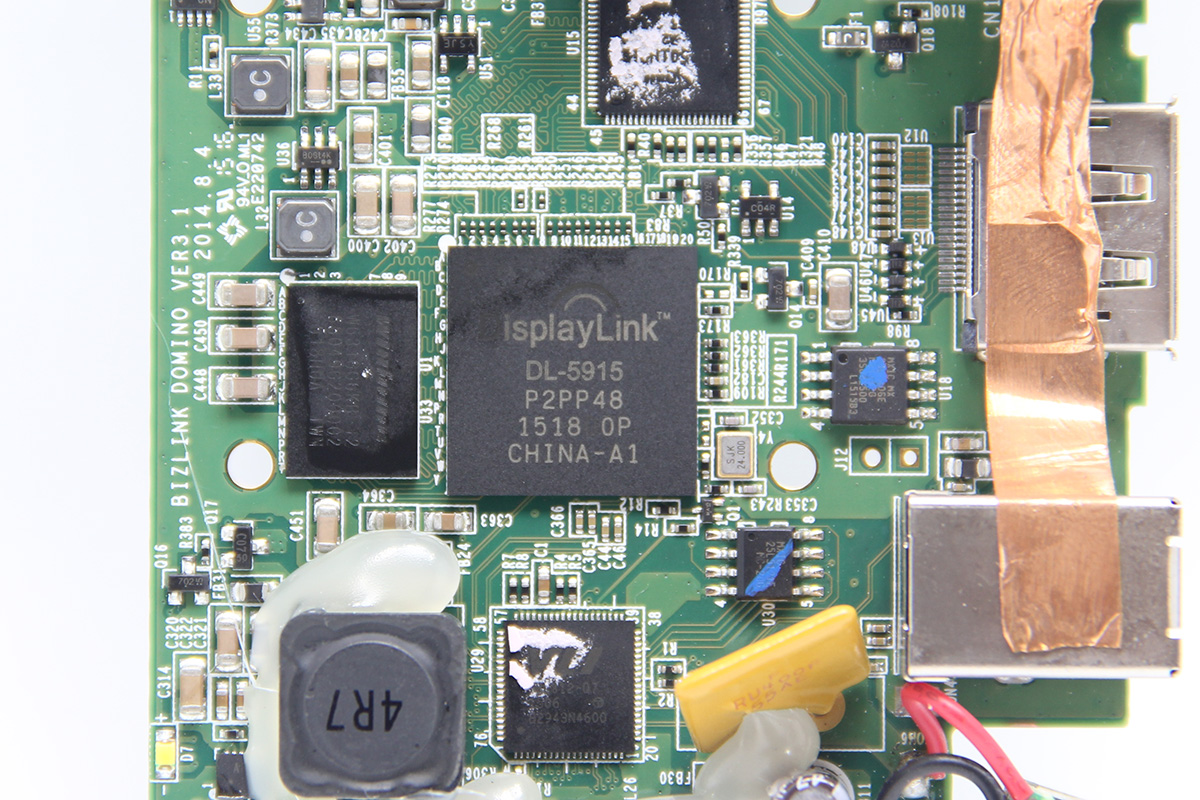

此扩展支持4k，做的确实也不错，采用了2个displaylink芯片。 其中这颗为dl-5915.
另一颗displaylink芯片颗粒为：dl-5911
采用了2个winband显存颗粒。此颗粒为1G内存，2颗就是2G，ddr3 800频率。
